เปลี่ยน Filament Buffer

https://wiki.bambulab.com/en/x2d/maintenance/replace-filament-Filament Buffer เป็นชิ้นส่วนที่ติดตั้งอยู่ด้านหลังเครื่อง มีหน้าที่ตรวจจับการเปลี่ยนแปลงของแรงตึงระหว่างกระบวนการโหลดเส้น เพื่อช่วยให้การป้อนเส้น filament เป็นไปอย่างราบรื่น

ภาพรวมของ Filament Buffer

Filament Buffer ของ X2D เป็นอุปกรณ์เฉพาะรุ่นที่ติดตั้งอยู่บริเวณด้านหลังเครื่องพิมพ์ ทำงานร่วมกับระบบป้อนเส้นเพื่อช่วยตรวจสอบแรงตึงของเส้นระหว่างการโหลด filament หากชิ้นส่วนนี้ทำงานผิดปกติ ผู้ใช้อาจพบปัญหาโหลดเส้นหรือถอนเส้นผิดปกติได้

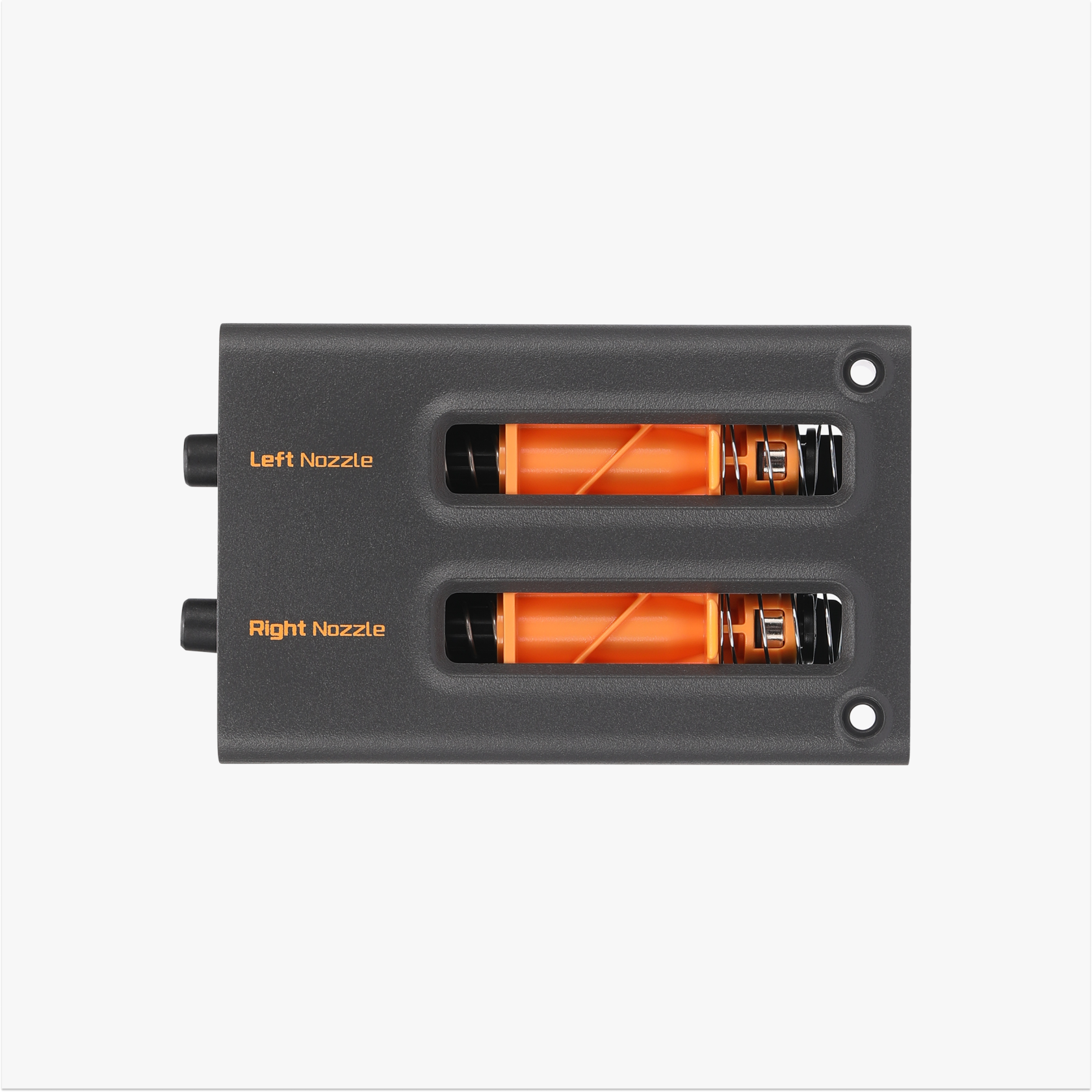

ชุดอะไหล่ Filament Buffer ตามคู่มือของ Bambu Lab ระบุว่าประกอบด้วยตัว Filament Buffer จำนวน 1 ชิ้น และ สกรูยึดจำนวน 2 ตัว โดยสามารถตรวจสอบรายการอะไหล่จากหน้า Bambu Lab Store ได้โดยตรง 1

รายการ	รายละเอียด
รุ่นเครื่องที่รองรับ	Bambu Lab X2D
อะไหล่หลัก	Filament Buffer ตัวใหม่
อุปกรณ์ที่ต้องใช้	ประแจหกเหลี่ยม H2.0
ตำแหน่งติดตั้ง	ด้านหลังเครื่องพิมพ์

ควรเปลี่ยน Filament Buffer เมื่อใด

ควรพิจารณาเปลี่ยน Filament Buffer เมื่อเครื่องมีอาการโหลดเส้นหรือถอนเส้นผิดปกติ และตรวจสอบแล้วพบว่าสาเหตุเกี่ยวข้องกับความเสียหายหรือความล้มเหลวของ Filament Buffer นอกจากนี้ หากตัว Filament Buffer มีความเสียหายทางกายภาพ แตก หัก หรือชำรุด ก็ควรเปลี่ยนชิ้นส่วนใหม่ตามคำแนะนำของผู้ผลิต

อาการที่พบ	แนวทางพิจารณา
โหลดเส้น filament ผิดปกติ	ตรวจท่อ PTFE และ connector ก่อน หากยังผิดปกติให้ตรวจ Filament Buffer
ถอนเส้น filament ผิดปกติ	ตรวจเส้นทางการเดินเส้นและสถานะการเชื่อมต่อของ Filament Buffer
ตัวชิ้นส่วนแตกหรือเสียหาย	เปลี่ยน Filament Buffer ใหม่ ไม่ควรฝืนใช้งานต่อ
เปลี่ยนอะไหล่แล้วอาการยังไม่หาย	ตรวจการต่อสาย connector และท่อ PTFE ซ้ำ จากนั้นติดต่อฝ่ายบริการหากยังมีปัญหา

เครื่องมือและอะไหล่ที่ต้องเตรียม

ก่อนเริ่มงาน ควรเตรียมพื้นที่ทำงานให้สะอาด มีแสงสว่างเพียงพอ และวางสกรูหรือชิ้นส่วนขนาดเล็กในถาดแยก เพื่อป้องกันการสูญหายระหว่างการถอดประกอบ งานนี้ใช้อุปกรณ์หลักไม่มาก แต่ต้องระวังเรื่องทิศทางของสาย connector และตำแหน่งของท่อ PTFE เป็นพิเศษ

สิ่งที่ต้องใช้	จำนวน	หมายเหตุ
Filament Buffer ตัวใหม่	1 ชิ้น	ควรใช้ชิ้นส่วนที่ตรงรุ่น X2D
สกรูยึด	2 ตัว	โดยปกติมาพร้อมชุดอะไหล่ หรือใช้สกรูเดิมหากยังสมบูรณ์
ประแจหกเหลี่ยม H2.0	1 ด้าม	ใช้ถอดและขันสกรูยึด Filament Buffer

คำเตือนด้านความปลอดภัยก่อนเริ่มงาน

ก่อนทำงานบำรุงรักษาใด ๆ กับเครื่องพิมพ์ โดยเฉพาะงานที่เกี่ยวข้องกับสายไฟ connector หรือชิ้นส่วนอิเล็กทรอนิกส์ ควร ปิดเครื่องและถอดปลั๊กไฟออกจากแหล่งจ่ายไฟทุกครั้ง คู่มือของ Bambu Lab ระบุว่าการทำงานขณะเครื่องยังเปิดอยู่มีความเสี่ยงทำให้เกิดไฟฟ้าลัดวงจร ส่งผลให้ระบบอิเล็กทรอนิกส์เสียหายและเกิดอันตรายด้านความปลอดภัยได้

ห้ามถอดสาย connector หรือทำงานบริเวณชิ้นส่วนไฟฟ้าของเครื่องในขณะที่เครื่องยังเปิดอยู่ หากไม่แน่ใจขั้นตอนใด ควรหยุดงาน ตรวจสอบคู่มืออีกครั้ง หรือส่งคำถามไปยังฝ่ายบริการก่อนดำเนินการต่อ

ขั้นตอนที่ 1: ถอดท่อ PTFE ออกจาก Filament Buffer เดิม

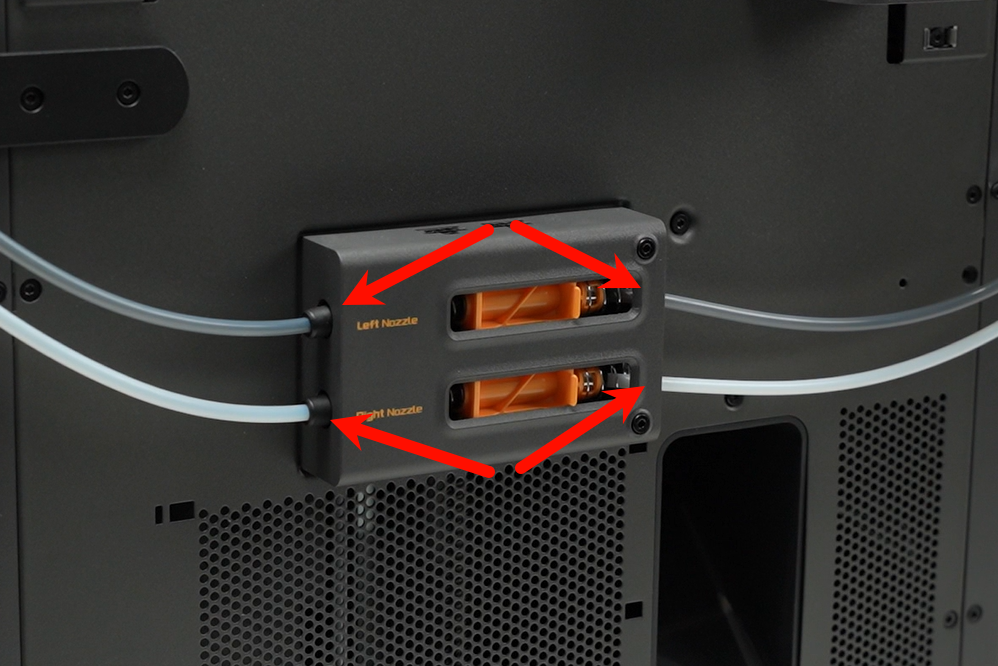

หลังจากปิดเครื่องและถอดปลั๊กแล้ว ให้เข้าถึงบริเวณด้านหลังเครื่องพิมพ์ จากนั้นกด connector ของท่อ filament ฝั่งซ้าย แล้วดึงท่อ PTFE สำหรับการโหลดเส้นออกอย่างระมัดระวัง ขั้นตอนนี้ไม่ควรใช้แรงกระชาก เพราะอาจทำให้ connector หรือปลายท่อเสียหายได้

จากนั้นเลื่อน buffer slider ไปทางทิศทางทางออกของ filament เพื่อเปิดให้เห็น connector ของท่ออีกฝั่ง เมื่อเห็น connector แล้วให้กด connector และถอดท่อ PTFE ฝั่งทางออก filament ออกตามลำดับ

ในขั้นตอนนี้ควรสังเกตตำแหน่งและทิศทางของท่อก่อนถอด หากต้องการลดความสับสนตอนประกอบกลับ สามารถถ่ายรูปตำแหน่งเดิมไว้ก่อนเริ่มงานได้ โดยเฉพาะในกรณีที่ผู้ใช้งานไม่คุ้นกับเส้นทางท่อ PTFE ด้านหลังเครื่อง

ขั้นตอนที่ 2: ถอด Filament Buffer เดิมออกจากเครื่อง

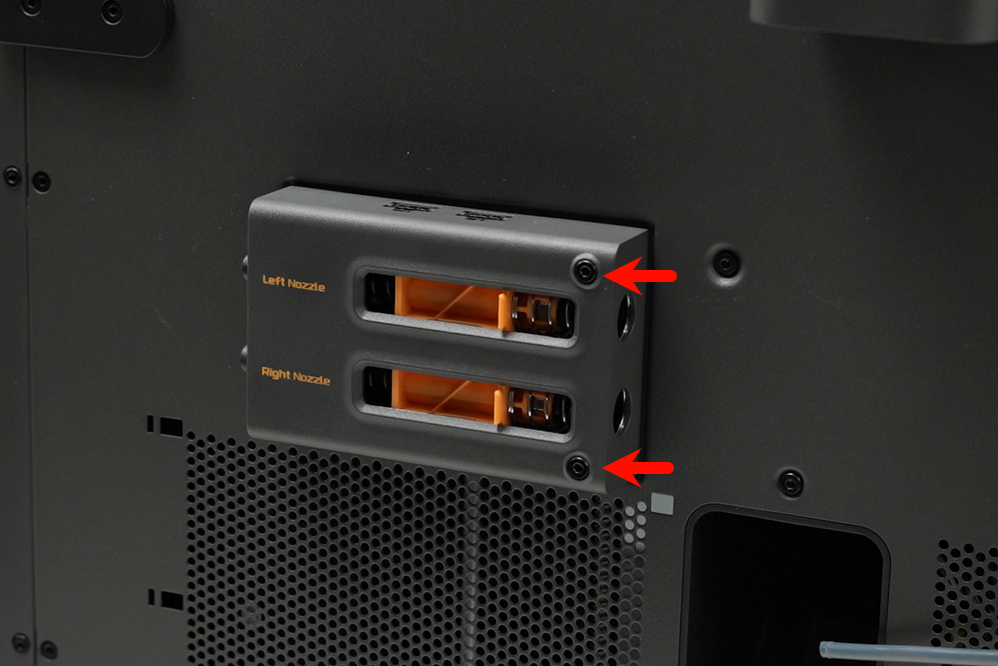

เมื่อถอดท่อ PTFE ออกแล้ว ให้ใช้ประแจหกเหลี่ยม H2.0 ถอดสกรูยึด Filament Buffer จำนวน 2 ตัวออกจากแผ่นหลังของเครื่อง ควรเก็บสกรูไว้ในที่ปลอดภัย เพราะต้องใช้ยึดชิ้นส่วนกลับในขั้นตอนติดตั้ง

หลังจากถอดสกรูแล้ว ให้พลิก Filament Buffer เพื่อให้เห็นสาย connector ด้านหลัง จากนั้นกด latch หรือตัวล็อกของ connector ด้วยมือ แล้วถอดสายออกจากตัว Filament Buffer ก่อนนำชิ้นส่วนเดิมออกจากเครื่อง

จุดที่ต้องระวังคือ connector ของสายไฟไม่ควรถูกดึงจากสายโดยตรง ควรจับที่หัว connector และกดตัวล็อกให้คลายก่อนดึงออก หากรู้สึกว่าถอดยาก ไม่ควรฝืนแรง แต่ควรตรวจว่ากด latch ถูกตำแหน่งแล้วหรือไม่

ขั้นตอนที่ 3: ติดตั้ง Filament Buffer ตัวใหม่

นำ Filament Buffer ตัวใหม่มาต่อสายเข้ากับ connector ของตัวชิ้นส่วน โดยต้องตรวจสอบทิศทางของ latch ให้ถูกต้องก่อนเสียบสาย หากทิศทางไม่ตรง ไม่ควรฝืนเสียบ เพราะอาจทำให้ขา connector หรือหัวสายเสียหายได้

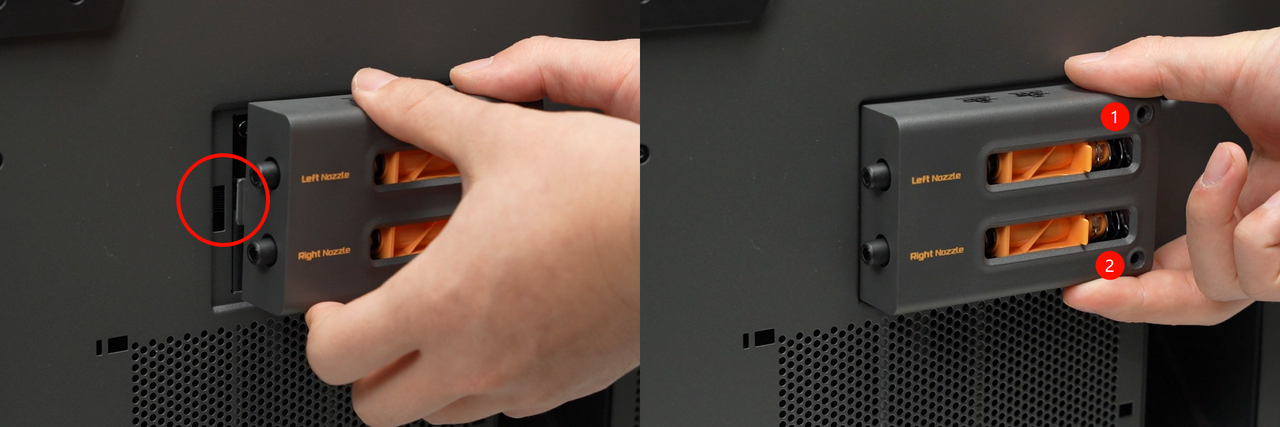

เมื่อต่อสายเรียบร้อยแล้ว ให้เกี่ยวหรือคลิป Filament Buffer เข้ากับรูยึดบน backplate ของเครื่อง จากนั้นใช้ประแจหกเหลี่ยม H2.0 ขันสกรูยึด 2 ตัวกลับเข้าที่ 1

ควรขันสกรูให้แน่นพอดี ไม่หลวมจนชิ้นส่วนขยับได้ และไม่แน่นเกินไปจนเสี่ยงทำให้พลาสติกหรือจุดยึดเสียหาย หลังขันเสร็จให้ลองขยับตัว Filament Buffer เบา ๆ เพื่อดูว่ายึดอยู่กับตำแหน่งอย่างมั่นคง

ขั้นตอนที่ 4: ต่อท่อ PTFE กลับเข้าที่

ขั้นตอนสุดท้ายของการประกอบคือการต่อท่อ PTFE กลับเข้าทั้งสองด้านของ Filament Buffer โดยต้องตรวจสอบตำแหน่งให้ถูกต้องตามที่คู่มือระบุ ท่อ PTFE สีเทาต้องต่อเข้ากับพอร์ต inlet ของ Filament Buffer ที่มีป้ายกำกับ left nozzle ในภาพ และต่อไปยังพอร์ต inlet ของ main extruder ส่วนท่อสีขาวต้องต่อเข้ากับพอร์ต inlet ด้านล่างของ Filament Buffer ที่มีป้ายกำกับ right nozzle และต่อไปยังพอร์ต inlet ของ auxiliary extruder 1

การต่อท่อผิดตำแหน่งอาจทำให้เส้นทางโหลด filament ผิดและเกิดปัญหาการโหลดเส้นหลังประกอบเสร็จได้ ดังนั้นควรตรวจสอบสีท่อ ตำแหน่งพอร์ต และทิศทางการเดินเส้นให้ครบก่อนเปิดเครื่องอีกครั้ง

ท่อ PTFE	ตำแหน่งบน Filament Buffer	ปลายทาง
ท่อสีเทา	พอร์ต inlet ที่ระบุ left nozzle	พอร์ต inlet ของ main extruder หัวซ้าย
ท่อสีขาว	พอร์ต inlet ด้านล่างที่ระบุ right nozzle	พอร์ต inlet ของ auxiliary extruder หัวขวา

ตรวจสอบหลังเปลี่ยนอะไหล่

หลังจากประกอบทุกอย่างกลับเข้าที่แล้ว ให้ตรวจอีกครั้งว่าสาย connector เสียบแน่น สกรูยึดครบ 2 ตัว และท่อ PTFE ทั้งสองเส้นอยู่ในพอร์ตที่ถูกต้อง จากนั้นจึงเปิดเครื่อง และเริ่มคำสั่งโหลด filament ผ่าน AMS ตามที่คู่มือแนะนำ หากกระบวนการโหลดเส้นทำงานสำเร็จ ถือว่าการเปลี่ยน Filament Buffer สำเร็จ

หากเครื่องยังโหลดเส้นไม่สำเร็จ ให้ย้อนกลับมาตรวจ connector ของ Filament Buffer และท่อ PTFE ทั้งหมดอีกครั้ง จากนั้นลองสั่งโหลดเส้นใหม่ หากตรวจทุกจุดแล้วยังพบปัญหา ควรติดต่อทีมบริการของ Bambu Lab หรือเปิด support ticket พร้อมแนบข้อมูล printer logs และรูปภาพประกอบ เพื่อให้ทีมเทคนิคตรวจสอบได้ละเอียดขึ้น

สรุปสำหรับทีมซัพพอร์ตและผู้ใช้งาน

การเปลี่ยน Filament Buffer ของ Bambu Lab X2D เป็นงานที่ใช้เครื่องมือไม่มาก แต่ต้องให้ความสำคัญกับ ความปลอดภัยจากไฟฟ้า , ทิศทางสาย connector , และ ตำแหน่งท่อ PTFE เป็นพิเศษ หากทำตามลำดับอย่างระมัดระวัง งานนี้สามารถใช้เป็นขั้นตอนมาตรฐานสำหรับแก้ปัญหาโหลดเส้นหรือถอนเส้นผิดปกติที่เกี่ยวข้องกับ Filament Buffer ได้

สำหรับลูกค้าที่ไม่มั่นใจในการถอดประกอบ หรือพบว่าปัญหายังคงอยู่หลังเปลี่ยนชิ้นส่วนแล้ว แนะนำให้บันทึกอาการ ถ่ายรูปตำแหน่งการต่อสายและท่อ PTFE แล้วส่งข้อมูลให้ทีมซัพพอร์ตตรวจสอบก่อนดำเนินการเพิ่มเติม เพื่อป้องกันการถอดประกอบซ้ำโดยไม่จำเป็น
