เปลี่ยนฝาครอบชุดหัวฉีด

ภาพรวมของ Toolhead Housing

Toolhead Housing ของ P2S แบ่งออกเป็น 3 ชิ้นหลัก ได้แก่ Toolhead Front Cover Assembly, Toolhead Rear Cover และ Toolhead Middle Frame โดยแต่ละชิ้นมีหน้าที่ต่างกัน หากชิ้นส่วนใดเสียหายหรือมีอาการผิดปกติ ควรเปลี่ยนเฉพาะชิ้นส่วนนั้นตามอาการที่พบ

ชิ้นส่วน	หน้าที่โดยสรุป	รูปประกอบ

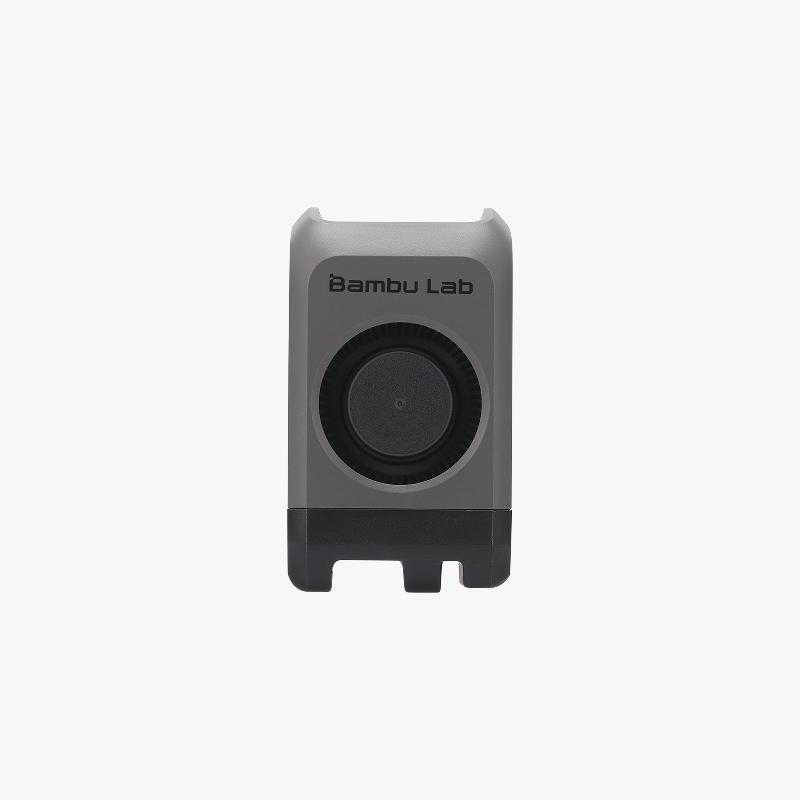

Toolhead Front Cover Assembly	เป็นฝาครอบด้านหน้าของ Toolhead รวมชุดพัดลมเป่าชิ้นงาน และยึดกับ Toolhead Middle Frame ด้วยแม่เหล็ก

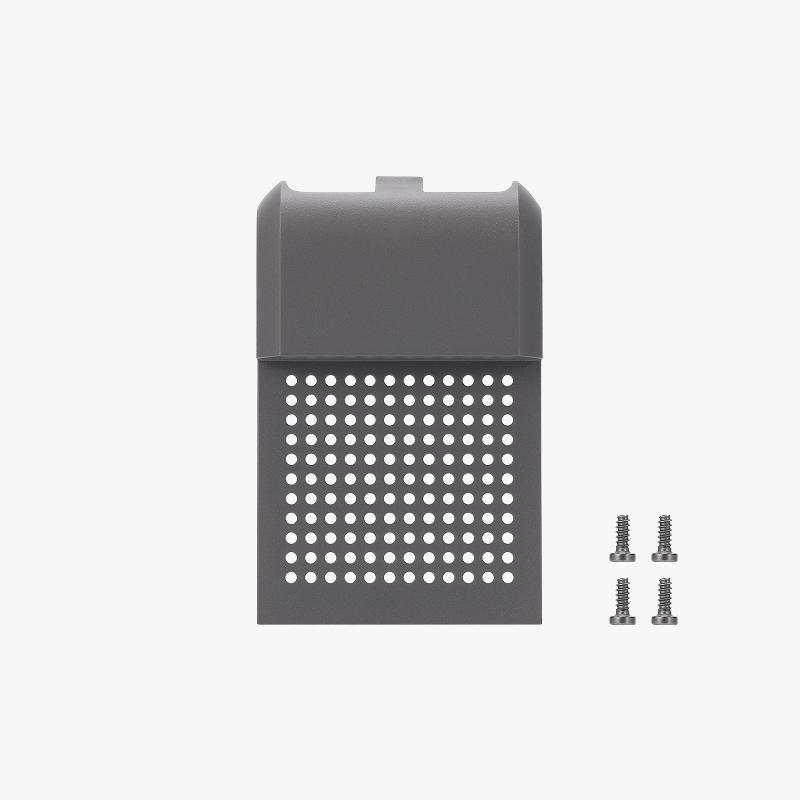

Toolhead Rear Cover	เป็นฝาครอบพลาสติกสำหรับปิดด้านหลังของ Toolhead

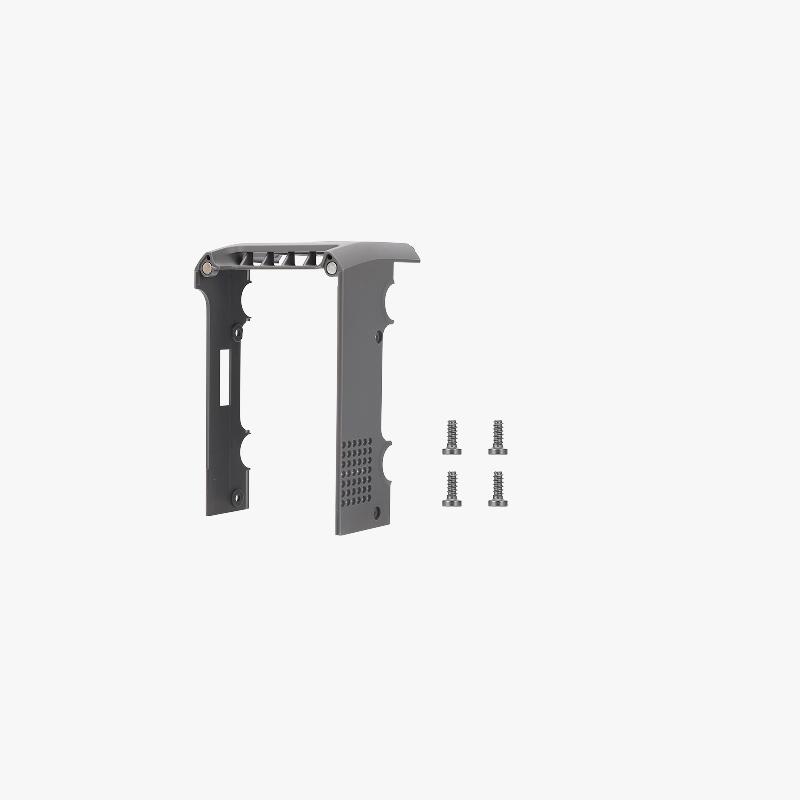

Toolhead Middle Frame	เป็นโครงพลาสติกตรงกลาง มีแม่เหล็กสำหรับยึดฝาครอบด้านหน้า

ควรทำขั้นตอนนี้เมื่อไหร่

แนะนำให้ใช้ขั้นตอนนี้เมื่อพบว่า Toolhead Housing มีความเสียหายทางกายภาพ เช่น แตก หัก หลุด บิดงอ หรือแม่เหล็กหลุดจากตำแหน่งเดิม สำหรับ Toolhead Front Cover Assembly ให้ใช้ขั้นตอนนี้เพิ่มเติมเมื่อพบว่าพัดลมเป่าชิ้นงานทำงานผิดปกติ เพราะชิ้นส่วนนี้รวมฝาครอบด้านหน้าและพัดลมไว้ในชุดเดียวกันตามคู่มือต้นฉบับ

การถอด Toolhead Housing ยังจะใช้สำหรับการถอดชุดดันเส้น และเซนเซอร์เช็คเส้นพลาสติก เอาไว้สำหรับเปลี่ยน หรือซ่อมบำรุง

ชิ้นส่วนที่เปลี่ยน	อาการที่เหมาะกับการเปลี่ยน
Toolhead Front Cover Assembly	ฝาครอบเสียหาย แม่เหล็กหลุด หรือพัดลมเป่าชิ้นงานทำงานผิดปกติ
Toolhead Rear Cover	ฝาครอบด้านหลังเสียหายทางกายภาพ
Toolhead Middle Frame	โครงกลางเสียหาย หรือแม่เหล็กยึดฝาหน้าหลุด

เครื่องมือและอะไหล่ที่ต้องใช้

ก่อนเริ่มงานให้เตรียมเครื่องมือและอะไหล่ให้พร้อม โดยคู่มือต้นฉบับระบุให้ใช้ประแจหกเหลี่ยม H1.5 Allen key และอะไหล่ชิ้นใหม่ของส่วนที่ต้องการเปลี่ยน

ก่อนเปลี่ยนแนะนำให้ปิดเครื่องและถอดปลั๊กไฟออกทุกครั้ง เพื่อลดความเสี่ยงจากไฟฟ้าช็อต ไฟฟ้าลัดวงจร และความเสียหายต่อเครื่องหรือพื้นที่รอบข้าง หากมีงานที่จำเป็นต้องเปิดเครื่อง ให้ใช้อุปกรณ์ป้องกันที่เหมาะสม ระวังอย่าหนีบ ดึง กด หรือทำให้สายไฟ คอนเนกเตอร์ และแผงวงจรเสียหาย อีกทั้ง Nozzle อาจร้อนมาก จึงห้ามสัมผัสด้วยมือเปล่า

อุปกรณ์	ใช้สำหรับ
H1.5 Allen key	ขันน็อตของ Rear Cover และ Middle Frame
Toolhead Front Cover / Toolhead Rear Cover / Toolhead Middle Frame ชิ้นใหม่	ใช้เปลี่ยนแทนชิ้นส่วนที่เสียหายหรือทำงานผิดปกติ

ขั้นตอนการถอด Toolhead Housing เดิม

ขั้นตอนการถอดควรทำอย่างช้า ๆ และรักษาลำดับจากฝาครอบด้านหน้า ไปยังฝาครอบด้านหลัง และโครงกลาง เพื่อหลีกเลี่ยงการดึงสายหรือฝืนชิ้นส่วนผิดทิศทาง

ขั้นตอนที่ 1 — ถอด Toolhead Front Cover

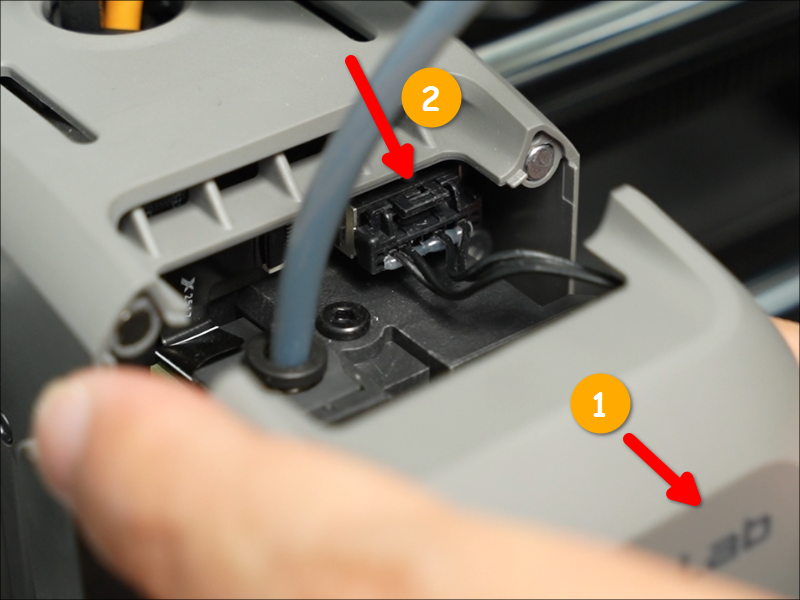

เปิด Toolhead Front Cover ออกมาก่อน จากนั้นกดสลักล็อกของคอนเนกเตอร์ แล้วถอดสายออกจากบอร์ดคอนเนกเตอร์ เมื่อปลดสายเรียบร้อยแล้วจึงถอดฝาครอบด้านหน้าออกจาก Toolhead 1

ฝาครอบด้านหน้าถูกยึดด้วยแม่เหล็ก จึงควรเปิดและถอดออกอย่างค่อย ๆ ระวังอย่าดึงสายพัดลมแรงเกินไป

ขั้นตอนที่ 2 — ถอด Toolhead Rear Cover

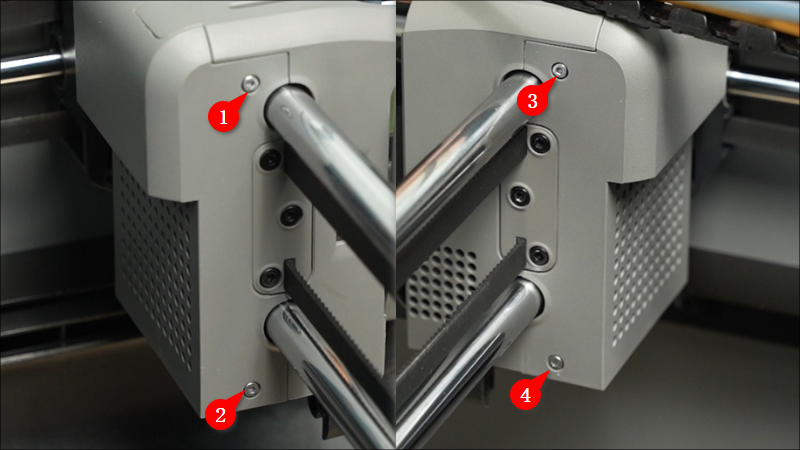

ใช้ประแจหกเหลี่ยม H1.5 Allen key ขันน็อต 4 ตัวของ Toolhead Rear Cover ออกให้ครบก่อน จัดเก็บน็อตไว้ในที่ปลอดภัย เพราะต้องใช้กลับตอนประกอบ

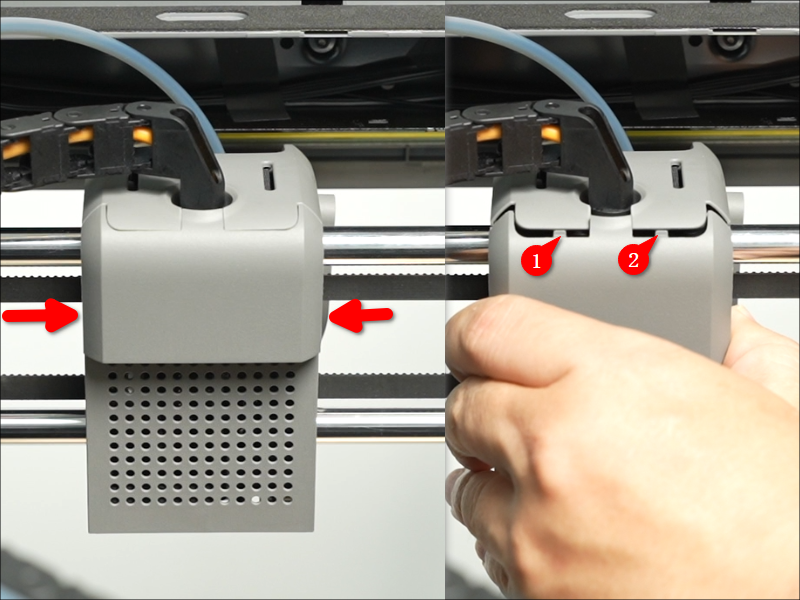

หลังจากถอดน็อตออกแล้ว ให้จับ Rear Cover บริเวณใกล้แกนด้านบน แล้วดึงฝาครอบไปทางด้านหลังอย่างมั่นคงเพื่อปลดชิ้นส่วนออกจากตำแหน่งเดิม

ดึงตามแนวที่ชิ้นส่วนออกได้ ไม่ควรบิดหรือโยกแรง ๆ เพราะอาจทำให้ขอบพลาสติกหรือชิ้นส่วนใกล้เคียงเสียหาย

ขั้นตอนที่ 3 — ถอด Toolhead Middle Frame

เมื่อถอดฝาครอบด้านหลังออกแล้ว ให้ใช้ H1.5 Allen key ขันน็อต 4 ตัวของ Toolhead Middle Frame ออกให้ครบ

จากนั้นหมุนหรือจัดตำแหน่ง cable chain bracket ให้ตรงกับร่องด้านบนของ Middle Frame แล้วค่อย ๆ ยกด้านล่างของ Middle Frame ขึ้นเพื่อปลดล็อกจากตำแหน่งเดิม

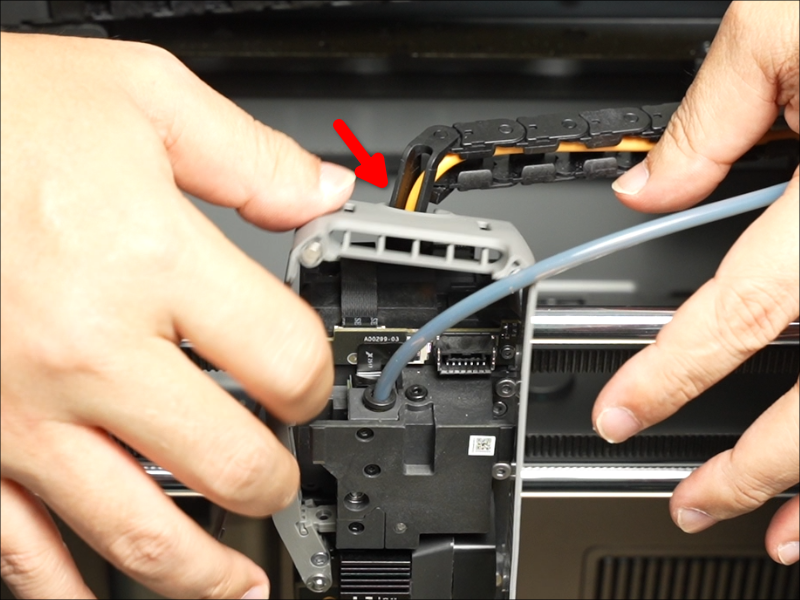

เมื่อชิ้นส่วนเริ่มหลุดจากตำแหน่งแล้ว ให้ถอด Toolhead Middle Frame ออกจาก cable chain bracket แล้วนำออกจาก Toolhead

ขั้นตอนการติดตั้ง Toolhead Housing ชิ้นใหม่

เมื่อถอดชิ้นส่วนเดิมออกแล้ว ให้ประกอบกลับตามลำดับย้อนกลับ โดยเริ่มจาก Toolhead Middle Frame ตามด้วย Toolhead Rear Cover และปิดท้ายด้วย Toolhead Front Cover Assembly

ขั้นตอนที่ 1 — ติดตั้ง Toolhead Middle Frame

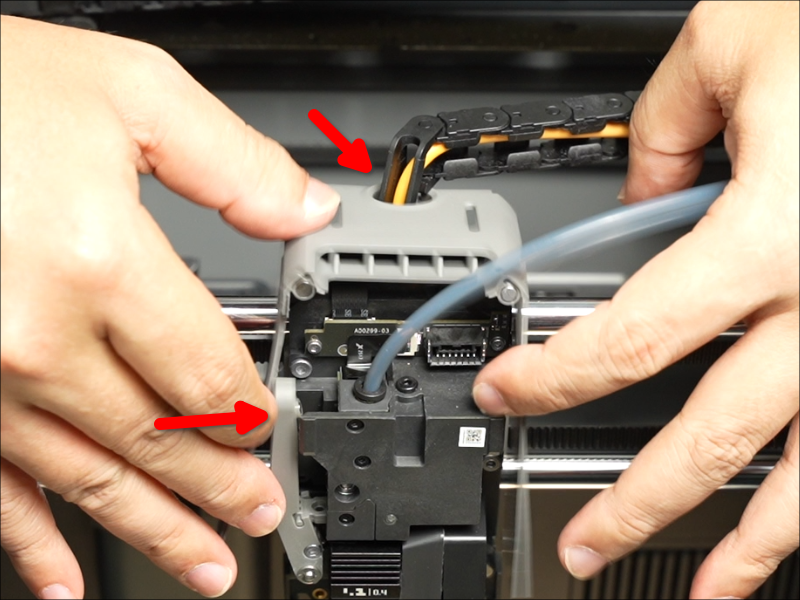

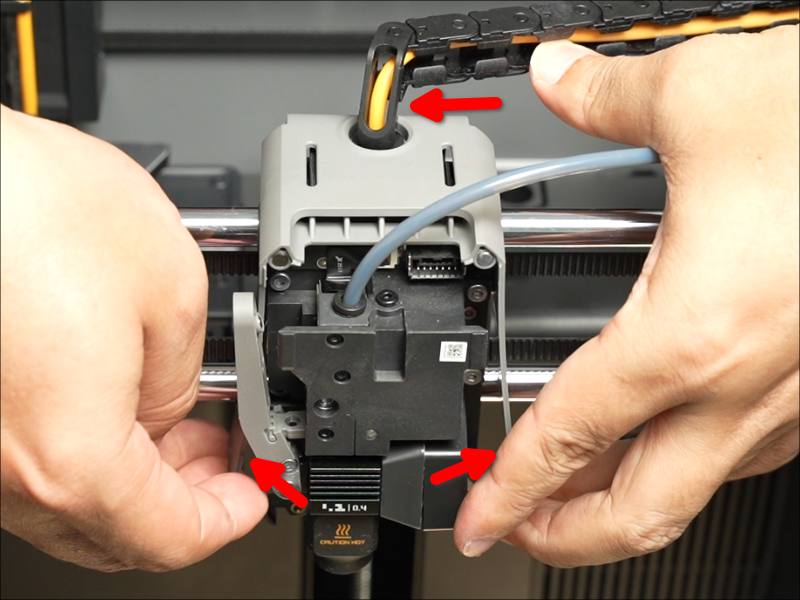

นำ Toolhead Middle Frame ชิ้นใหม่เข้าตำแหน่ง โดยจัดร่องของ Middle Frame ให้ตรงกับ cable chain bracket แล้วเลื่อนชิ้นส่วนเข้าไปให้เข้าที่

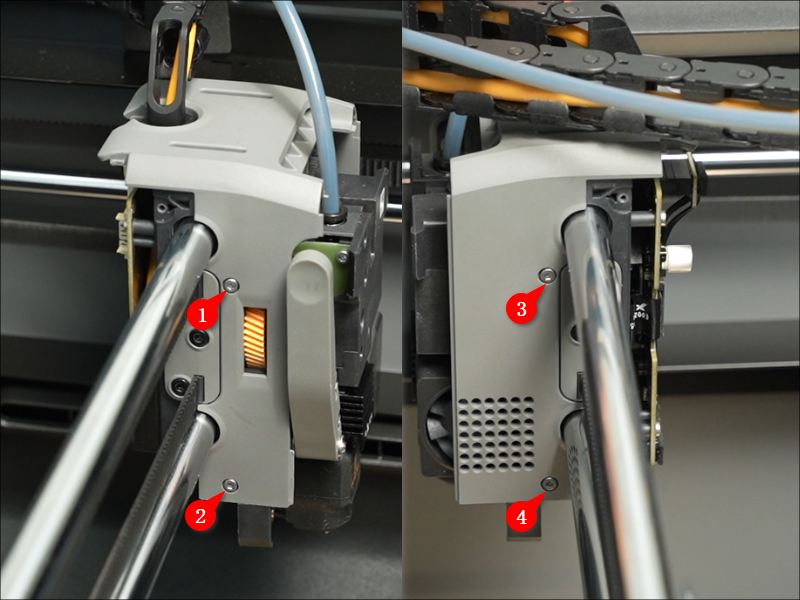

เมื่อ Middle Frame อยู่ในตำแหน่งที่ถูกต้องแล้ว ให้ขันน็อต 4 ตัวกลับเข้าที่ด้วย H1.5 Allen key โดยขันให้แน่นพอดี ไม่ควรฝืนเกลียวหรือขันแรงเกินจำเป็น

ขั้นตอนที่ 2 — ติดตั้ง Toolhead Rear Cover

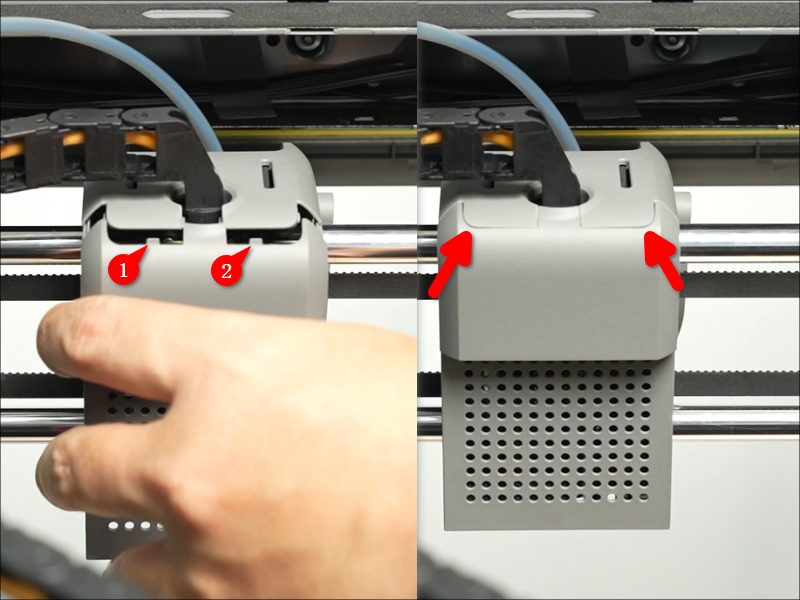

ติดตั้ง Toolhead Rear Cover กลับเข้าตำแหน่งเดิม โดยจัดแนวฝาครอบให้เข้ากับตัว Toolhead ให้เรียบร้อยก่อนขันน็อต

จากนั้นขันน็อต 4 ตัวของ Rear Cover กลับเข้าที่ให้ครบ ตรวจสอบว่าฝาครอบแนบกับตัว Toolhead และไม่มีขอบยกผิดปกติ

ขั้นตอนที่ 3 — ติดตั้ง Toolhead Front Cover

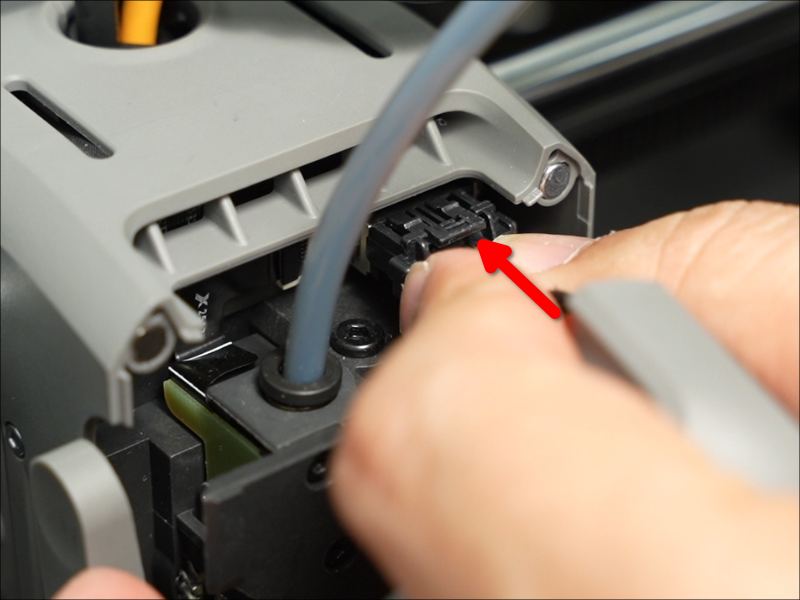

เสียบสายของ Toolhead Front Cover กลับเข้ากับคอนเนกเตอร์บน Extruder Connection Board ให้แน่นและตรงตำแหน่ง

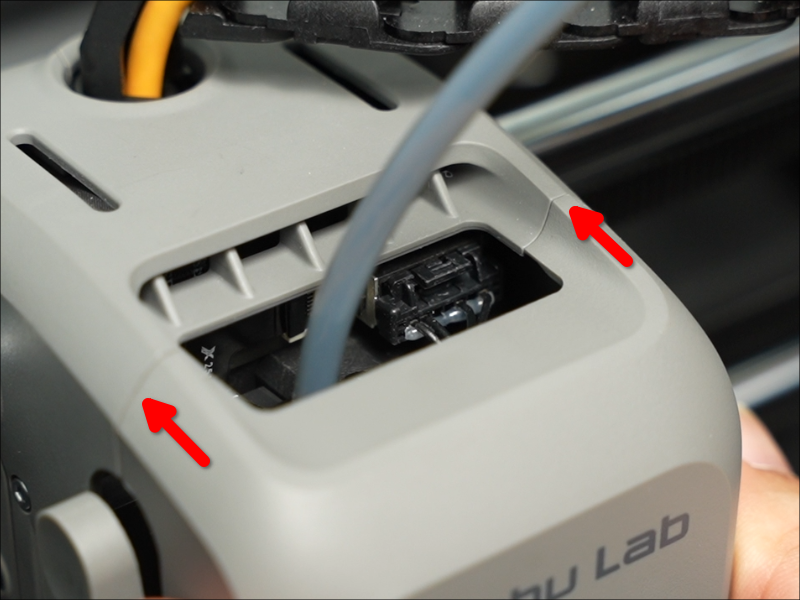

หลังจากเสียบสายแล้ว ให้ปิด Toolhead Front Cover Assembly กลับเข้าตำแหน่งเดิม ฝาครอบด้านหน้าจะยึดด้วยแม่เหล็ก จึงควรตรวจสอบว่าฝาครอบดูดติดแนบสนิทและไม่เอียง

ตรวจสอบหลังทำเสร็จ

หลังประกอบเสร็จ ให้ตรวจสอบช่องว่างระหว่างชิ้นส่วนของ Housing ว่าไม่มีรอยเผยอ ไม่มีส่วนใดเบี้ยว และไม่มีชิ้นส่วนยกออกจากตำแหน่งผิดปกติ จากนั้นตรวจสอบว่าพัดลมเป่าชิ้นงานสามารถเปิดและปิดได้ตามปกติ

จุดที่ต้องตรวจ	วิธีตรวจสอบ	ผลที่ควรได้
แนวประกบของ Housing	มองรอบ ๆ Toolhead ทุกด้าน	ชิ้นส่วนแนบสนิท ไม่มีรอยยกหรือเอียง
สายของ Front Cover	ตรวจว่าคอนเนกเตอร์เสียบแน่น	สายไม่หลวม ไม่ถูกหนีบ และไม่กดกับชิ้นส่วนพลาสติก
พัดลมเป่าชิ้นงาน	สั่งงานหรือทดสอบให้พัดลมเปิด–ปิด	พัดลมทำงานได้ตามปกติ ไม่มีเสียงติดขัด

ปัญหาที่อาจพบและวิธีตรวจสอบ

หากประกอบแล้วฝาครอบไม่แนบสนิทหรือพัดลมไม่ทำงาน ให้ย้อนกลับไปตรวจสอบตำแหน่งคอนเนกเตอร์ สายไฟ และแนวประกบของแต่ละชิ้นก่อนใช้งานต่อ เพราะคู่มือต้นฉบับเน้นให้ตรวจสอบการเข้าที่ของ Housing และการทำงานของพัดลมหลังจบขั้นตอน 1

อาการ	แนวทางตรวจสอบ
Front Cover ปิดไม่สนิท	ตรวจว่ามีสายพัดลมหรือสายอื่นถูกหนีบอยู่หรือไม่ และตรวจตำแหน่งแม่เหล็กของ Middle Frame
Rear Cover หรือ Middle Frame มีช่องว่าง	คลายน็อตเล็กน้อย จัดแนวชิ้นส่วนใหม่ แล้วขันกลับให้แน่นพอดี
พัดลมเป่าชิ้นงานไม่ทำงาน	ตรวจสอบว่าคอนเนกเตอร์ของ Front Cover เสียบเข้ากับ Extruder Connection Board แน่นและตรงตำแหน่ง
มีเสียงเสียดสีหลังประกอบ	ตรวจว่าฝาครอบไม่ชนกับแกนหรือชิ้นส่วนที่เคลื่อนที่ และไม่มีสายไฟแตะกับใบพัดหรือกลไกใกล้เคียง

หมายเหตุท้ายบทความ

หากทำตามขั้นตอนแล้วปัญหายังไม่หาย หรือพบความเสียหายที่เกี่ยวข้องกับสายไฟ คอนเนกเตอร์ แผงวงจร หรือชิ้นส่วนอื่นที่ไม่ได้ครอบคลุมในบทความนี้ แนะนำให้หยุดใช้งานเครื่องชั่วคราวและติดต่อทีมซัพพอร์ต พร้อมแนบรูปภาพและข้อมูลอาการให้ครบ เพื่อให้ตรวจสอบได้แม่นยำขึ้น
