เปลี่ยนพัดลมเป่าชิ้นงาน

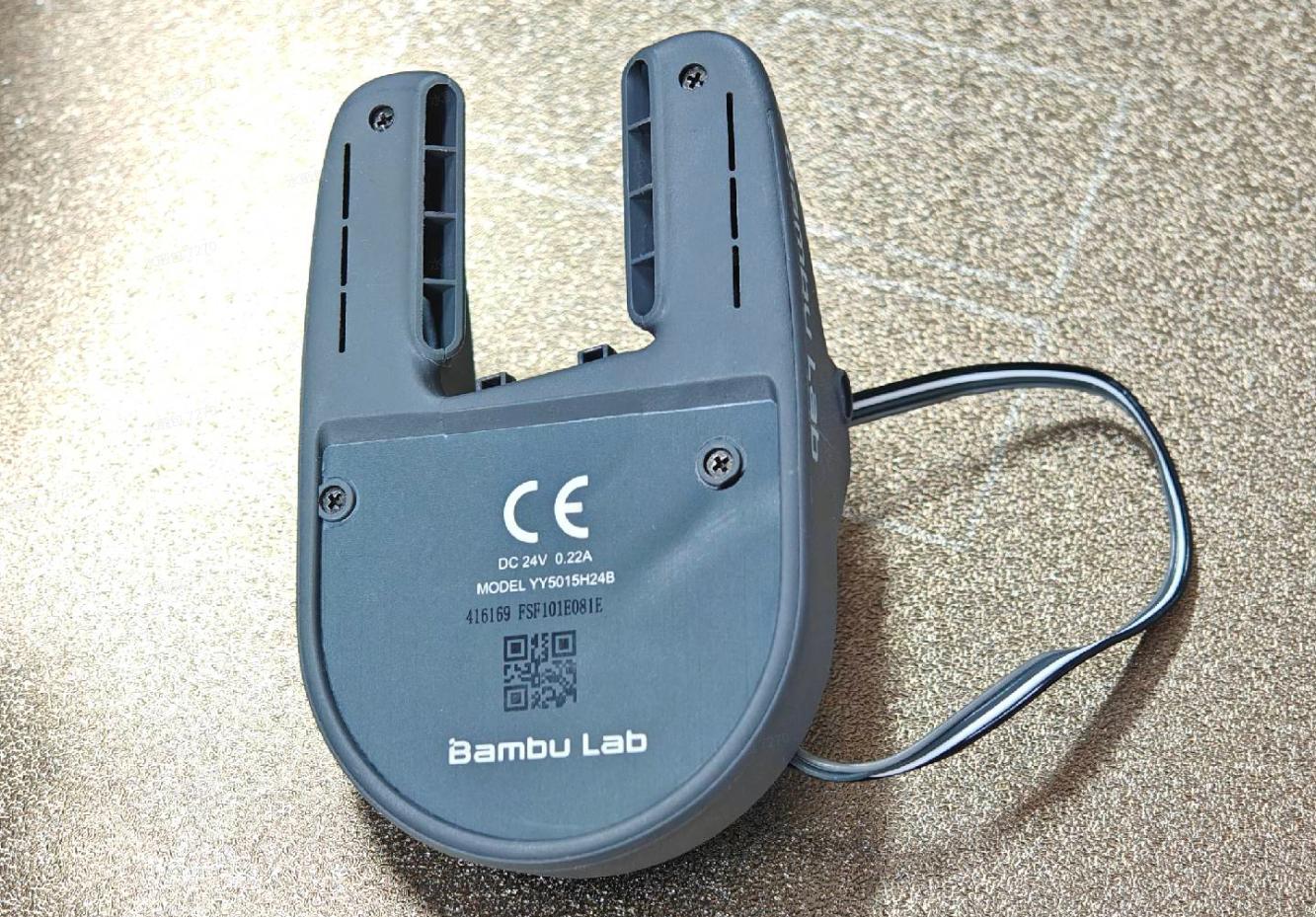

คู่มือสำหรับเปลี่ยน Part Cooling Fan หรือพัดลมเป่าชิ้นงานของเครื่อง Bambu Lab A1 Series ได้ทุกรุ่น ลุกค้าสามารถสั่งซื้ออะไหล่ชิ้นนี้ได้ที่ link นี้

ควรเปลี่ยน Part Cooling Fan เมื่อไร

ควรพิจารณาเปลี่ยน Part Cooling Fan เมื่อพัดลมเป่าชิ้นงานมีปัญหา เช่น พัดลมเสียหายจากงานพิมพ์ล้มเหลวแล้วมีพลาสติกละลายแล้วไปทับบริเวณพัดลม หรือพัดลมมีเสียงดังผิดปกติระหว่างทำงาน

รายการ	รายละเอียด
รุ่นเครื่อง	Bambu Lab A1 Series ทุกรุ่น
ชิ้นส่วนที่เปลี่ยน	Part Cooling Fan สำหรับเครื่องตระกูล A1 ตามเอกสารต้นฉบับ
เครื่องมือ	ประแจหกเหลี่ยม H2.0 และ H1.5
เวลาที่ใช้โดยประมาณ	20 นาที
ระดับความระวัง	ปานกลางถึงสูง เพราะต้องถอดฝาครอบ toolhead, ถอด hotend, ขยับ extruder และทำงานกับสายบน TH Board

ข้อควรระวังก่อนเริ่มงาน

ก่อนเริ่มงานซ่อมบำรุง ให้ปิดเครื่องและถอดปลั๊กไฟออกทุกครั้ง โดยเฉพาะงานที่เกี่ยวข้องกับสายไฟของ toolhead หรืออุปกรณ์อิเล็กทรอนิกส์ภายในหัวพิมพ์ การทำงานขณะเครื่องยังเปิดอยู่มีความเสี่ยงต่อการลัดวงจร และอาจทำให้บอร์ดหรือชิ้นส่วนอิเล็กทรอนิกส์เสียหายได้

ระหว่างการถอดประกอบ จะมีการเปิดฝาครอบ toolhead และถอดสายของ Part Cooling Fan ออกจาก TH Board ให้จับที่ตัวคอนเนกเตอร์ ไม่ควรดึงจากสายโดยตรง เพราะสายและคอนเนกเตอร์มีขนาดเล็ก หากไม่มั่นใจตำแหน่งสายเดิม ควรถ่ายรูปไว้ก่อนถอด เพื่อใช้เทียบตอนประกอบกลับ

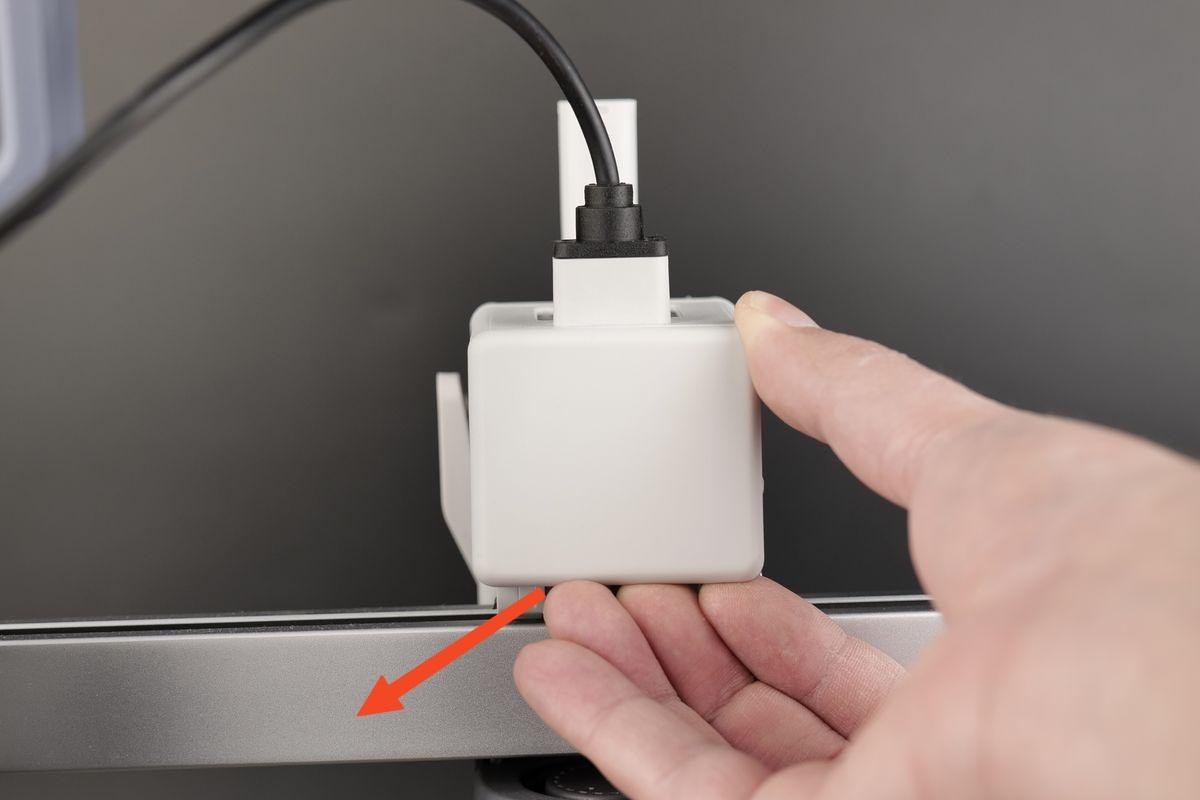

ถอดฝาครอบด้านหลัง toolhead

เริ่มจากถอดฝาครอบด้านหลังของ toolhead ก่อน โดยจับบริเวณด้านล่างของฝาครอบ แล้วค่อย ๆ ดึงออกตามแนวที่แสดงในภาพ จุดนี้ควรใช้แรงสม่ำเสมอ ไม่บิดฝาครอบไปด้านข้างมากเกินไป เพราะอาจทำให้คลิปล็อกเสียรูปได้

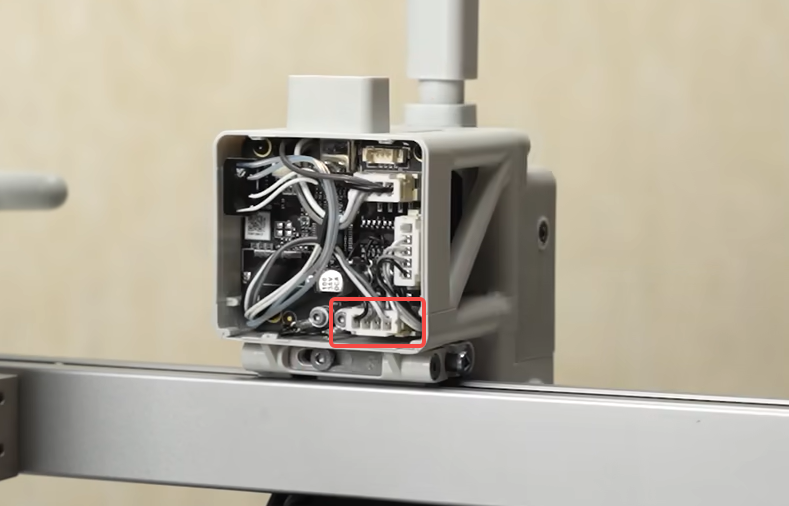

ถอดสาย Part Cooling Fan ออกจาก TH Board

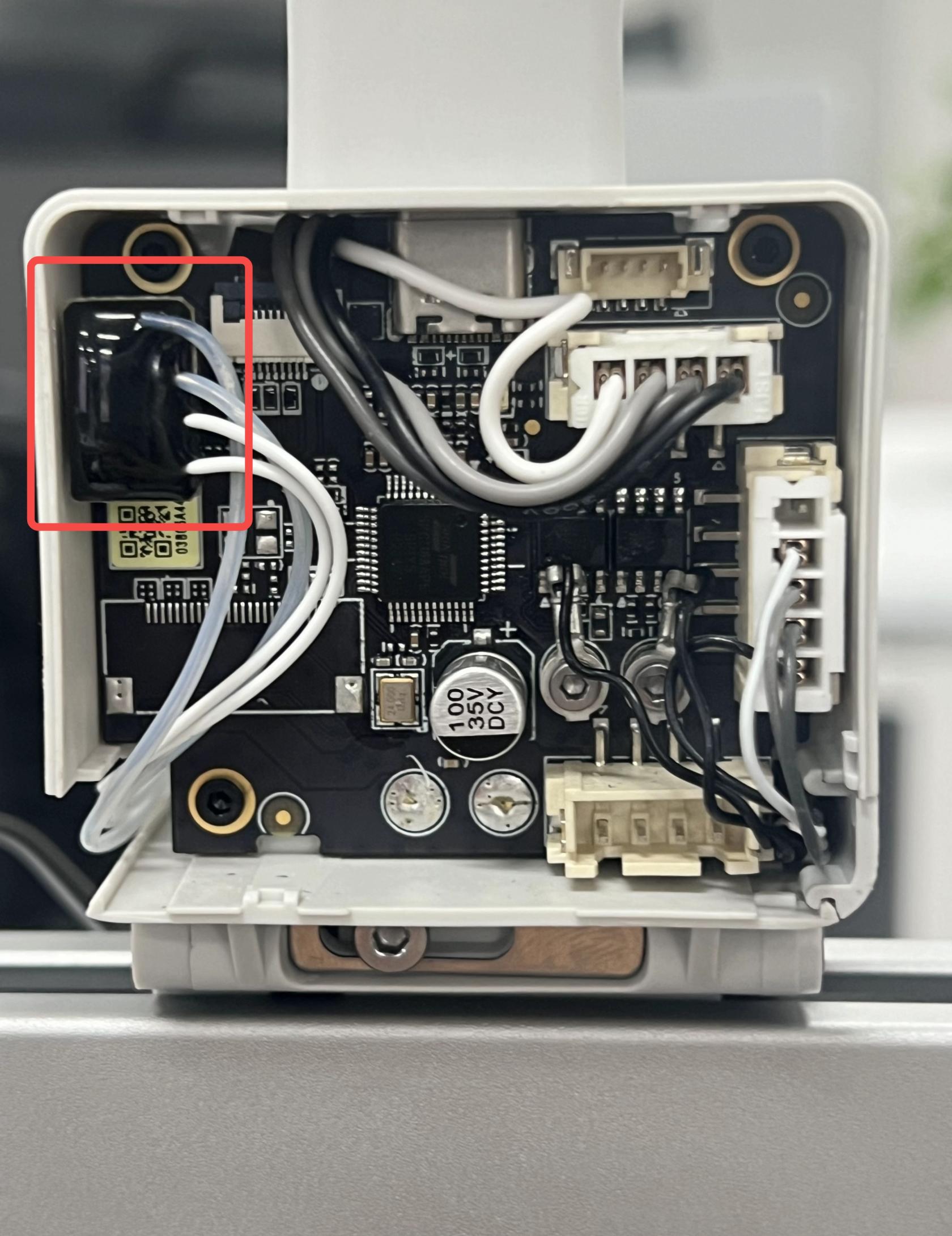

เมื่อเปิดฝาครอบด้านหลังแล้ว ให้ถอดสาย Part Cooling Fan ที่ต่ออยู่กับ TH Board ออกอย่างระมัดระวัง โดยจับที่หัวคอนเนกเตอร์แล้วดึงออกตามแนวตรง หลีกเลี่ยงการดึงจากตัวสายโดยตรง หากคอนเนกเตอร์แน่น สามารถใช้เครื่องมือปลายแบนช่วยงัดเบา ๆ จากบริเวณหัวคอนเนกเตอร์ได้

ถอดฝาครอบด้านหน้า toolhead

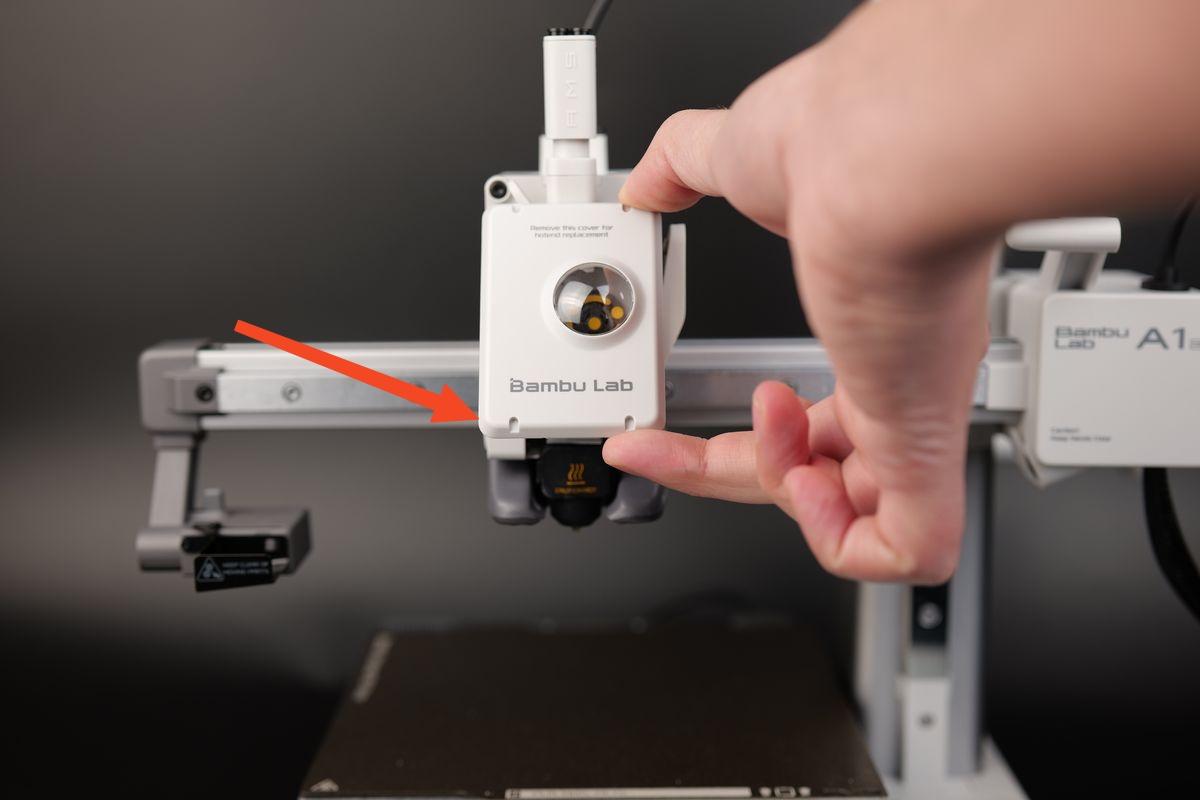

จับบริเวณฐานของฝาครอบด้านหน้า แล้วค่อย ๆ ดึงเข้าหาตัว คลิปล็อกด้านในจะคลายตัวและสามารถถอดฝาครอบออกได้ ขั้นตอนนี้ควรดึงอย่างใจเย็น ไม่ควรงัดจากด้านข้าง เพราะอาจทำให้คลิปล็อกหักหรือฝาครอบประกอบกลับไม่สนิท

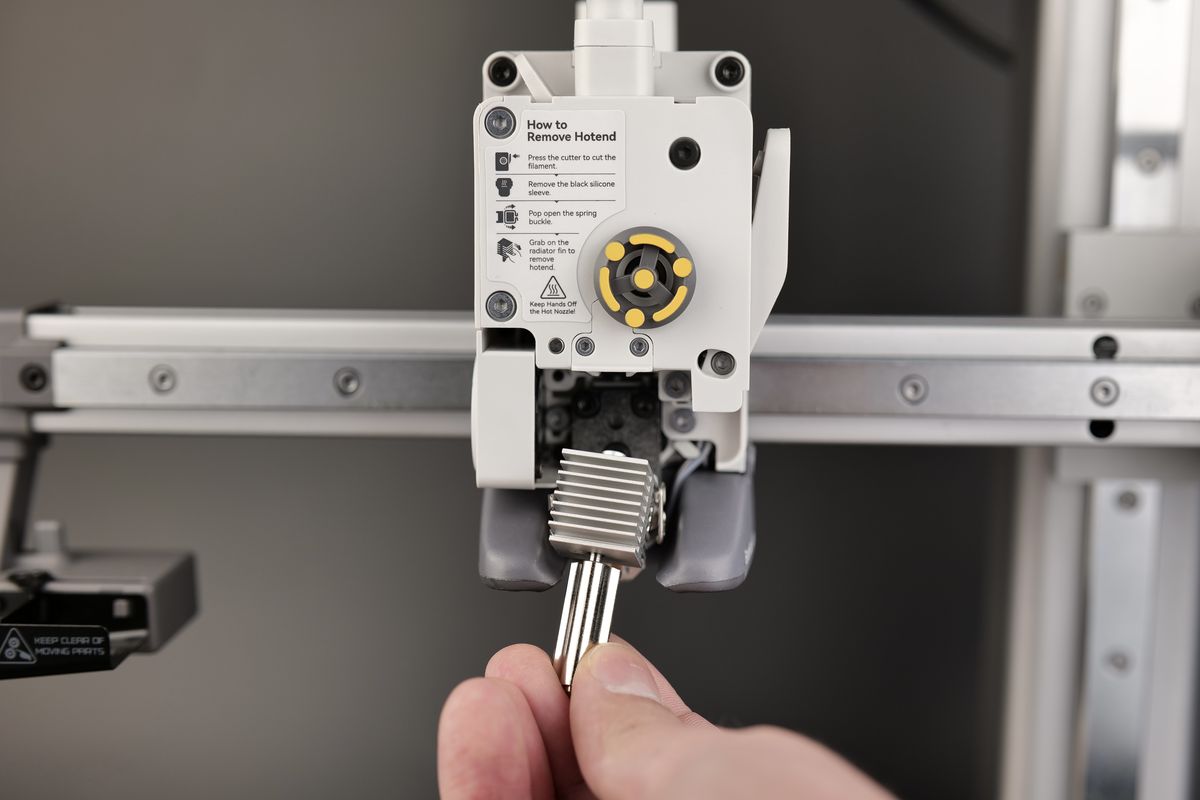

ถอด hotend ออกจาก toolhead

ถอดปลอกซิลิโคนของ hotend ออกก่อน จากนั้นถอด hotend ออกจาก toolhead ตามลำดับที่มีสัญลักษณ์กำกับอยู่บนสติกเกอร์ของ extruder การถอด hotend ออกจะช่วยให้มีพื้นที่ทำงานมากขึ้น และลดโอกาสที่ชิ้นส่วนจะเกี่ยวกันระหว่างถอด extruder

คลายน็อตยึด extruder

ถอดน็อตยึด extruder ตามตำแหน่งในภาพ จากนั้นค่อย ๆ ดึง extruder ออกมาด้านหน้าเพียงเล็กน้อย เพื่อให้มีพื้นที่สำหรับจัดการสายและฝาครอบด้านขวา

อย่าดึง extruder ออกมามากหรือกระชากแรง เพราะยังมีสายแพของ filament sensor เชื่อมต่ออยู่ด้านใน ต้องระวังไม่ให้สายแพถูกดึงตึงหรือเสียหาย

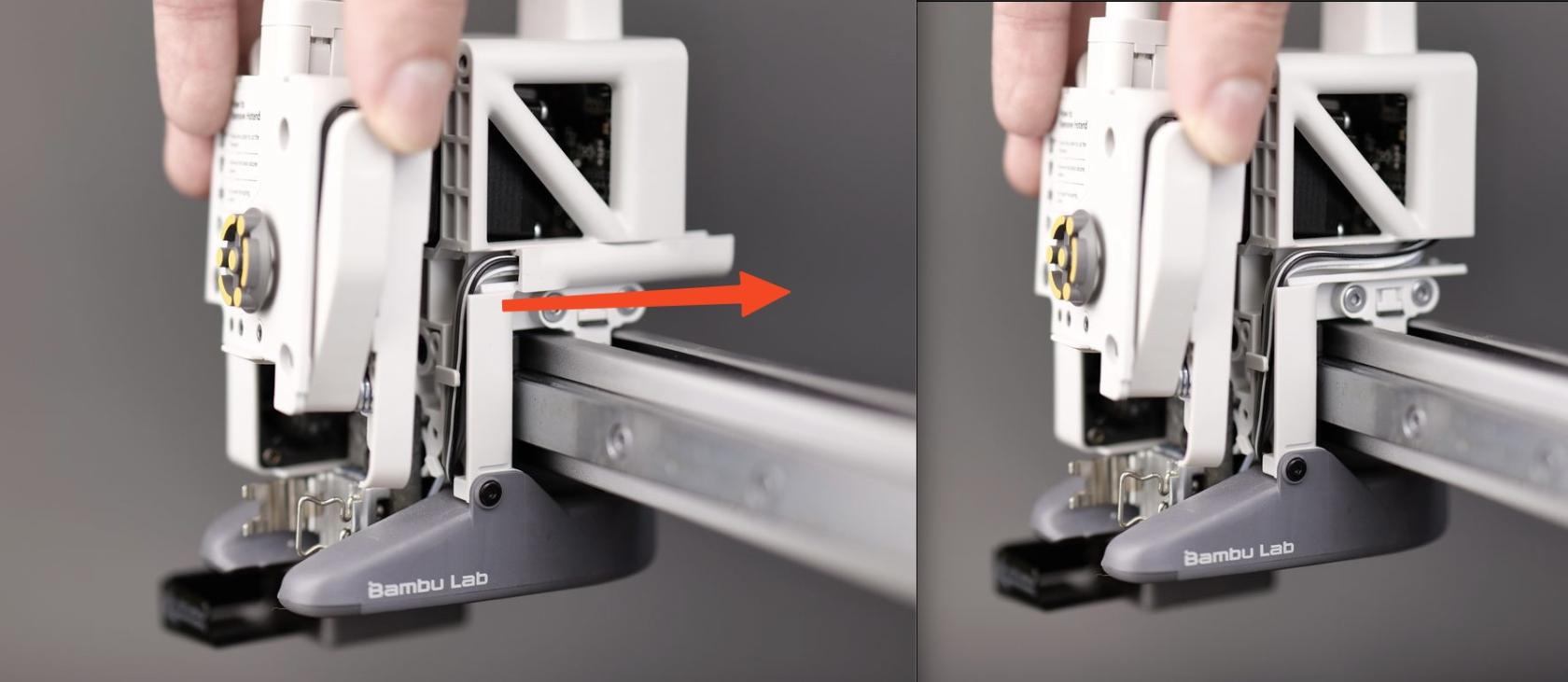

ถอดสาย Part Cooling Fan ออกจากร่องทางเดินสาย

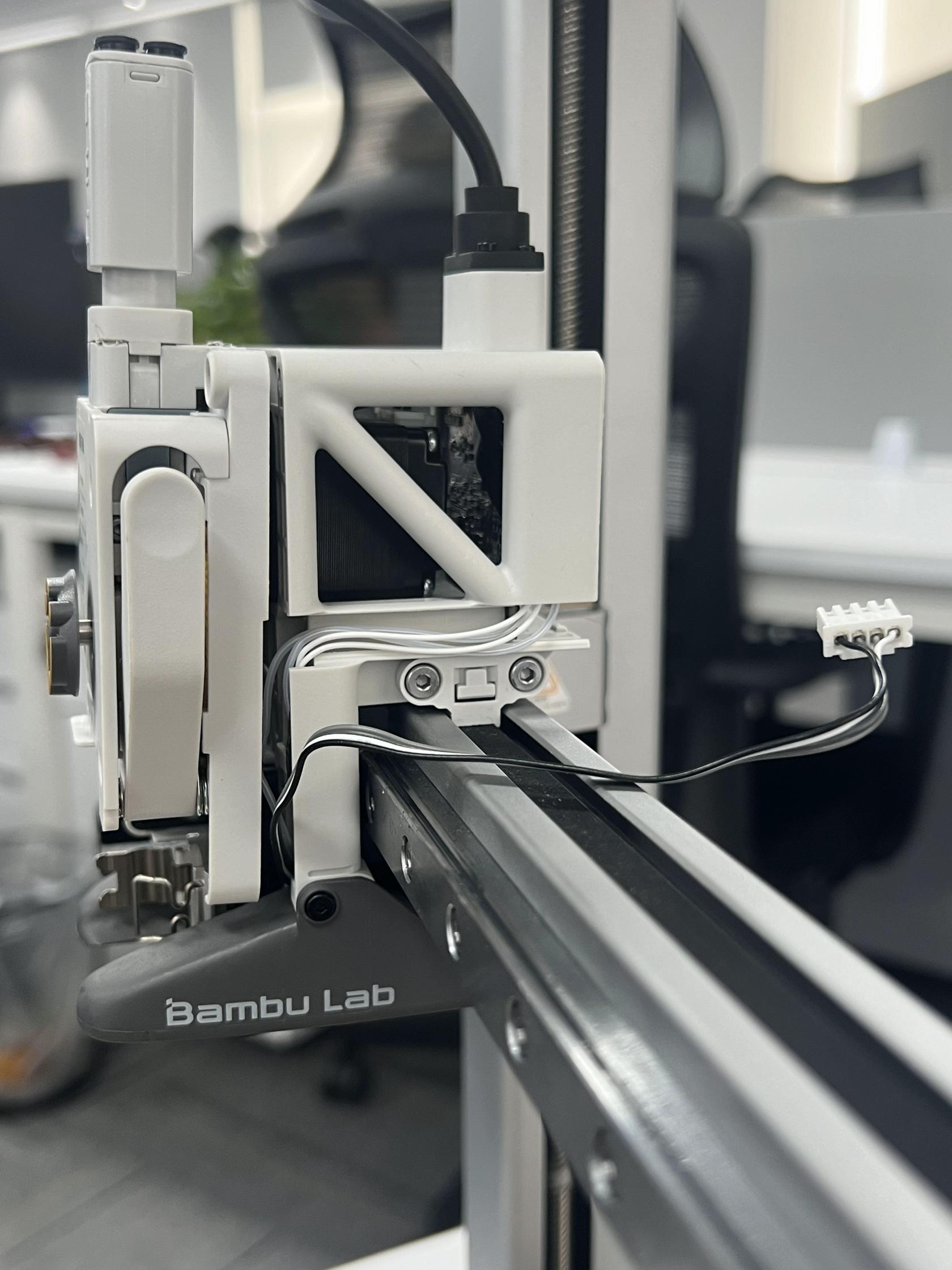

ดันฝาครอบสายด้านขวาไปด้านหลังแล้วถอดออก จากนั้นนำสาย Part Cooling Fan ออกจากช่องทางเดินสายอย่างช้า ๆ ควรสังเกตแนวเดินสายเดิม เพราะตอนประกอบกลับสายต้องกลับเข้าไปในร่องเดิมให้เรียบร้อย ไม่ให้ถูกหนีบใต้ฝาครอบ

หากสาย Part Cooling Fan ถูกสายของ Hotend Heating Assembly บังอยู่ในร่องเดียวกันจนถอดออกไม่ได้ ให้ถอดคอนเนกเตอร์ของ Hotend Heating Assembly ออกจาก TH Board ก่อน แล้วคลายสายชุดทำความร้อนให้มีพื้นที่พอสำหรับนำสายพัดลมออก

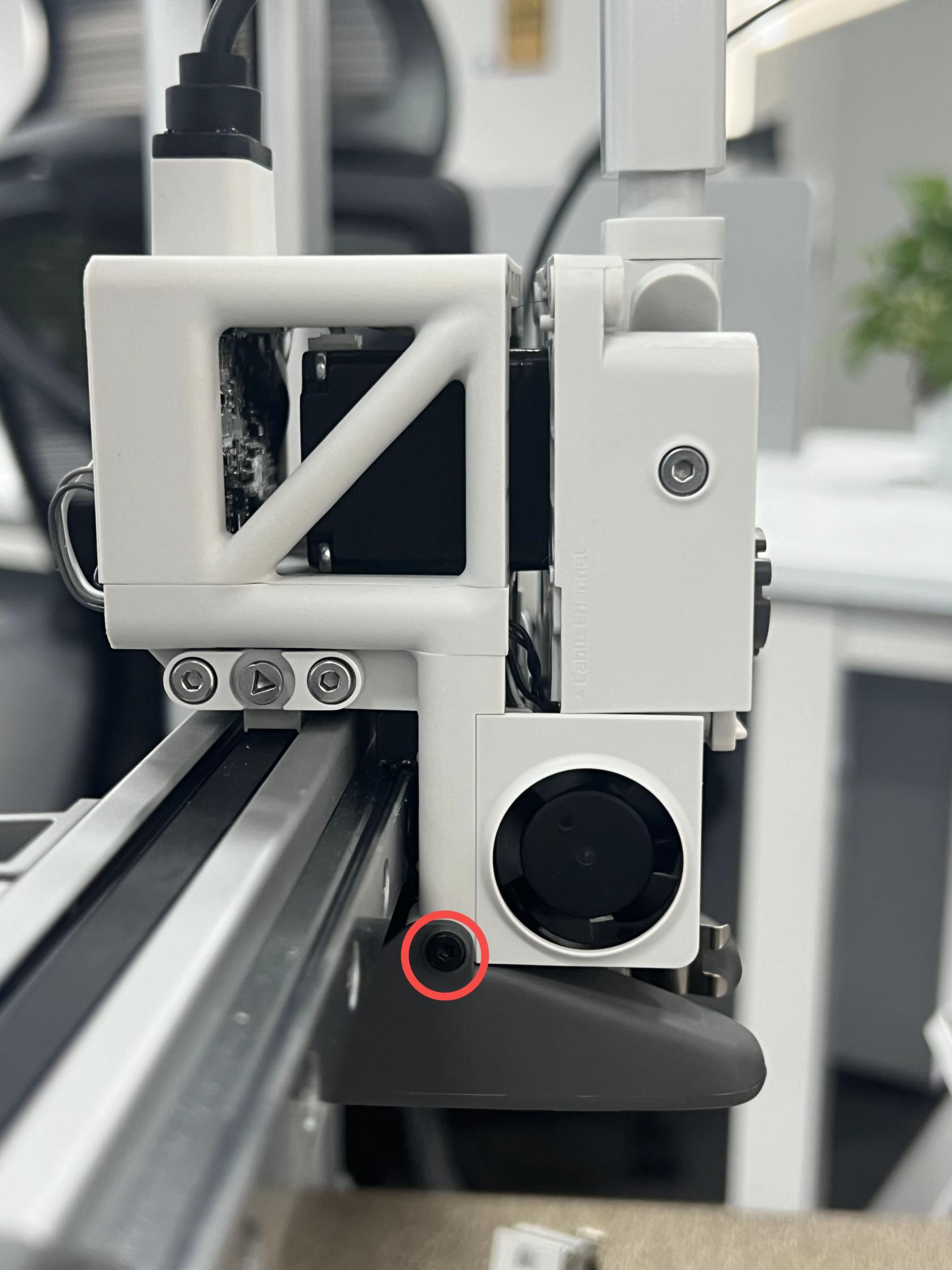

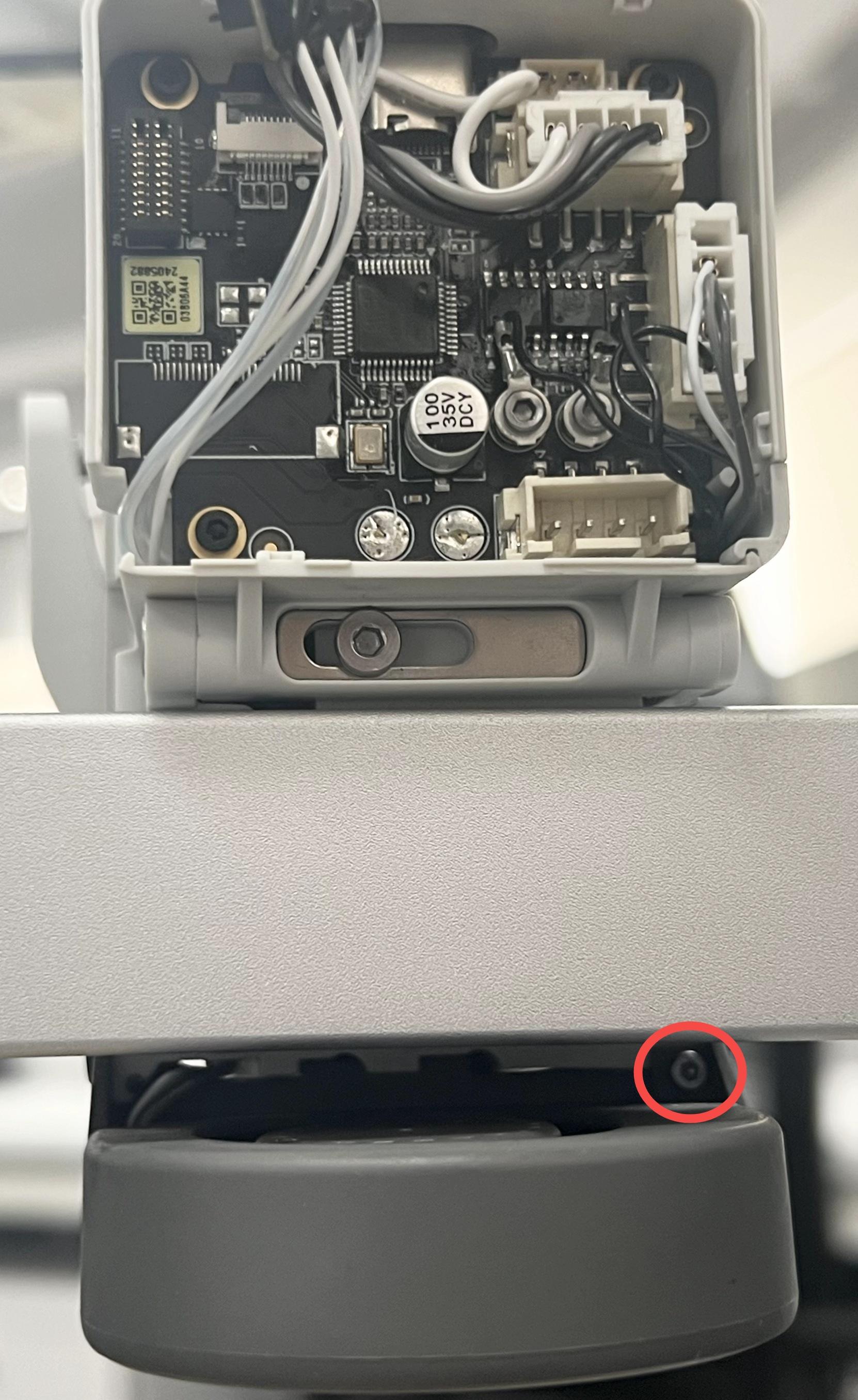

ถอด Part Cooling Fan เดิมออก

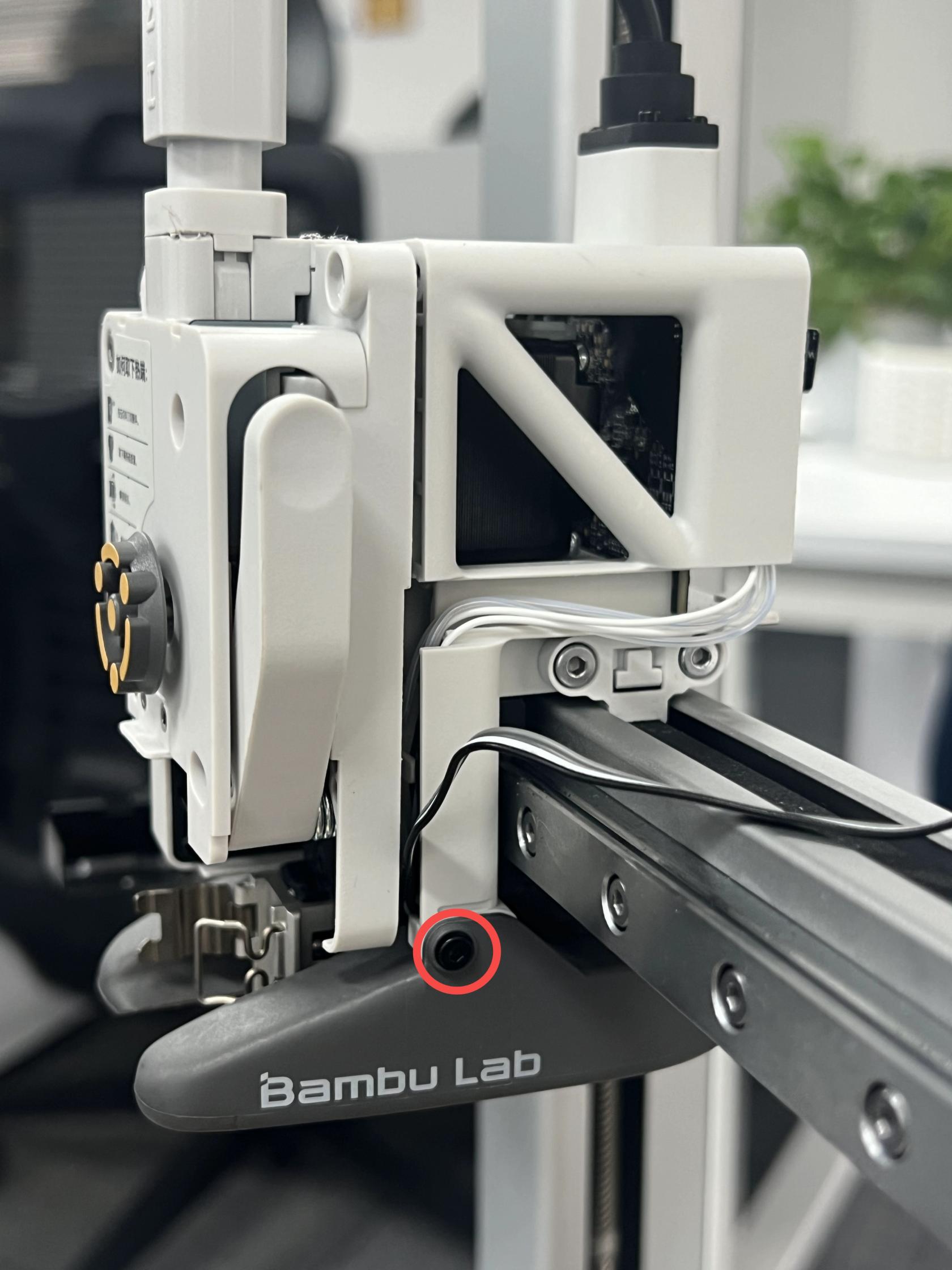

ถอดน็อต 3 ตัวที่ยึด Part Cooling Fan เดิมอยู่กับ toolhead โดยตำแหน่งน็อตจะอยู่ด้านข้าง 2 ตัว และด้านหลัง 1 ตัว เมื่อถอดน็อตครบแล้ว ให้ถอดพัดลมออกจากตำแหน่งเดิมอย่างระมัดระวัง ตรวจสอบให้แน่ใจว่าไม่มีสายเกี่ยวค้างอยู่ก่อนดึงพัดลมออก

ติดตั้ง Part Cooling Fan ชุดใหม่

วาง Part Cooling Fan ชุดใหม่เข้ากับตำแหน่งเดิมบน toolhead โดยจัดแนวให้ตรงกับรูน็อต จากนั้นใส่น็อตยึดทั้ง 3 ตัวกลับเข้าที่เดิม คือด้านข้าง 2 ตัว และด้านหลัง 1 ตัว ขันให้แน่นพอดี ไม่ควรฝืนขันเกินแรง เพราะจุดยึดอยู่บนชิ้นส่วนพลาสติกและโครง toolhead

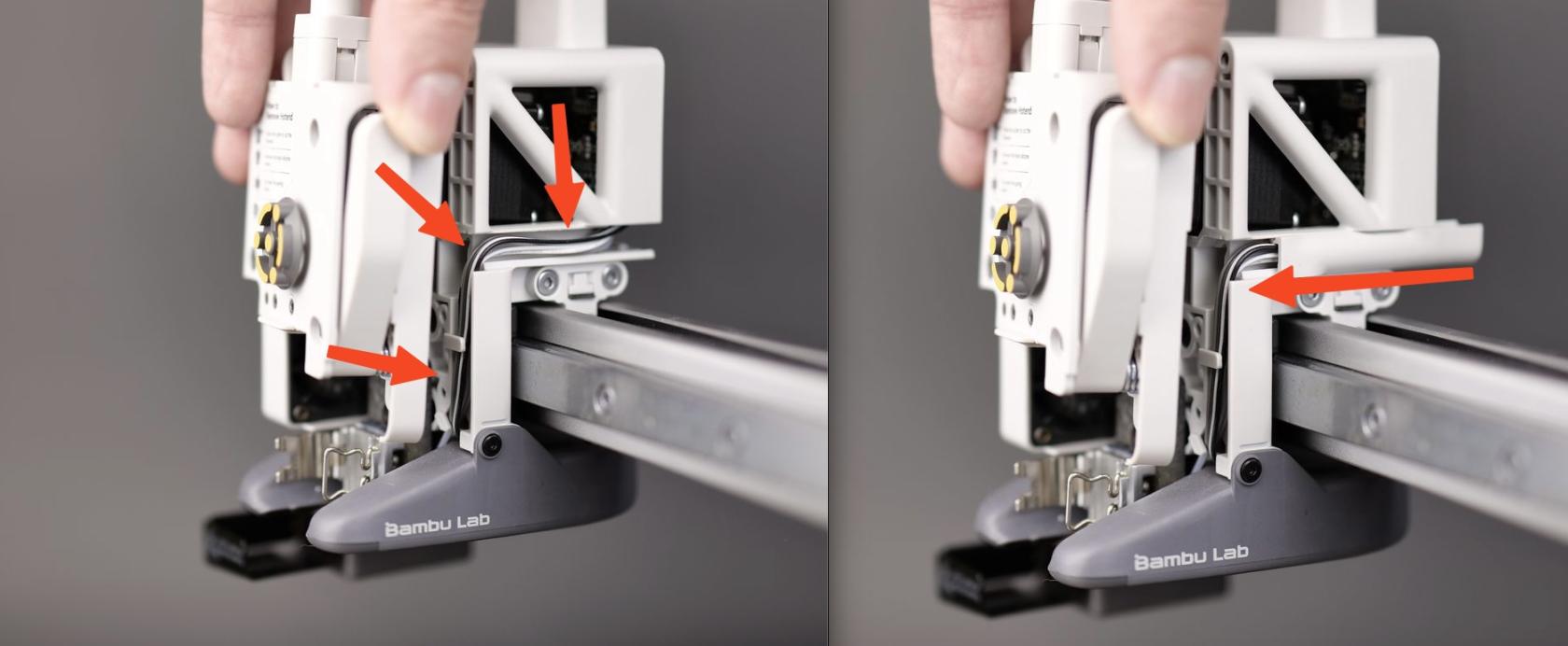

ใส่ฝาครอบสายด้านขวาและจัดสายกลับเข้าที่

นำสายของ Part Cooling Fan เดินผ่านฝาครอบสายด้านขวา แล้วดันฝาครอบสายกลับเข้าตำแหน่งเดิมตามแนวที่แสดงในภาพ ก่อนกดฝาครอบเข้าที่ ให้ตรวจอีกครั้งว่าสายอยู่ในร่องและไม่ถูกพับหรือหนีบอยู่ใต้ขอบฝาครอบ

ใส่ extruder กลับเข้ากับ toolhead

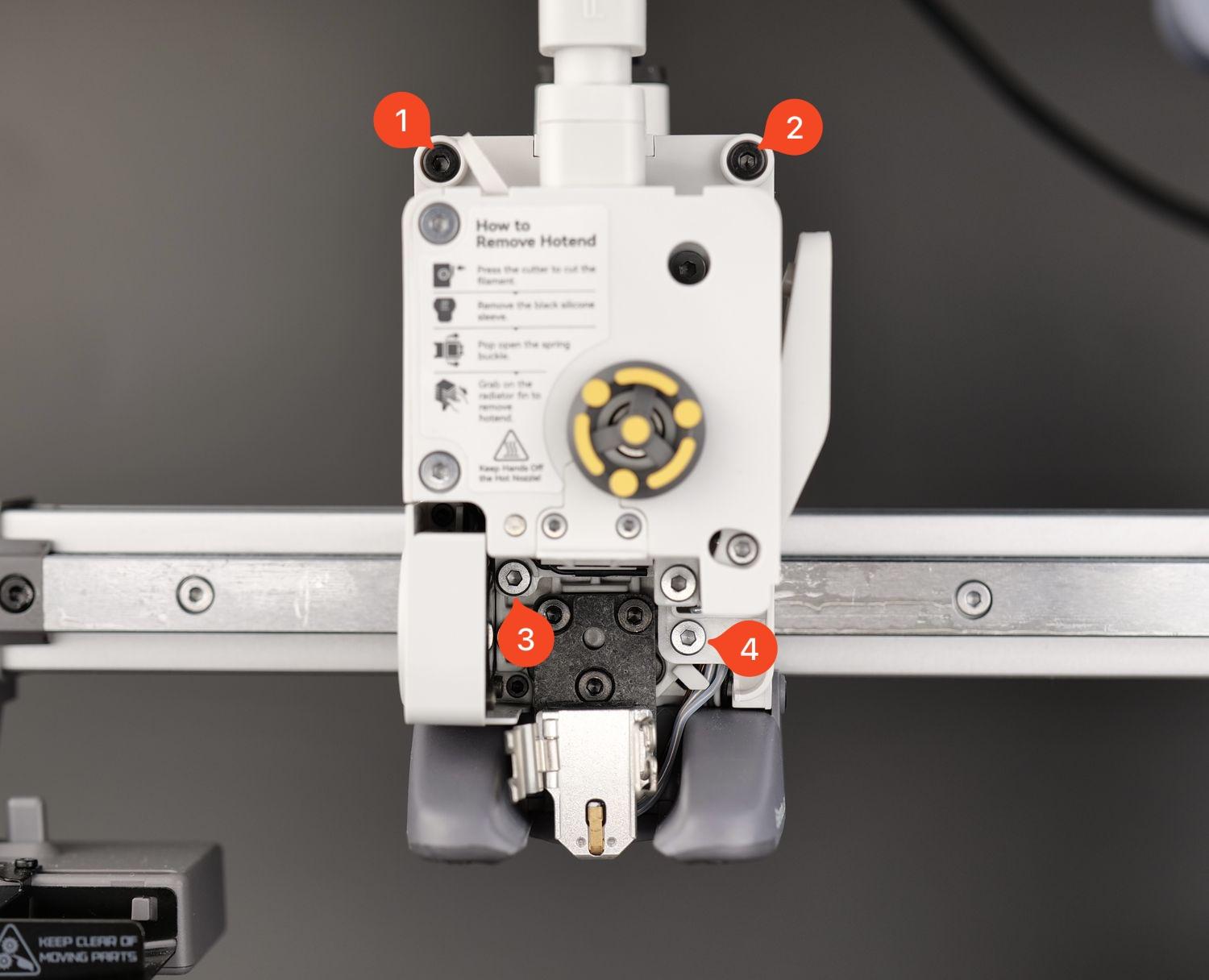

จัด extruder ให้ตรงตำแหน่งเดิม แล้วใส่น็อตยึด 4 ตัวกลับเข้าที่ตามภาพ ขณะประกอบกลับให้ระวังสายแพของ filament sensor ไม่ให้ถูกพับหรือดึงตึง หลังขันน็อตแล้วควรตรวจว่า extruder แนบสนิทกับ toolhead และไม่มีสายถูกหนีบอยู่ด้านหลัง

ต่อสาย Part Cooling Fan กลับเข้ากับ TH Board

ต่อสาย Part Cooling Fan กลับเข้ากับตำแหน่งเดิมบน TH Board โดยจัดหัวคอนเนกเตอร์ให้ตรงแนวก่อนกดลงไป ไม่ควรกดเอียงหรือฝืน หากก่อนหน้านี้มีการถอดสายของ Hotend Heating Assembly ออกด้วย ให้ต่อสายดังกล่าวกลับเข้ากับ TH Board ในขั้นตอนนี้เช่นกัน

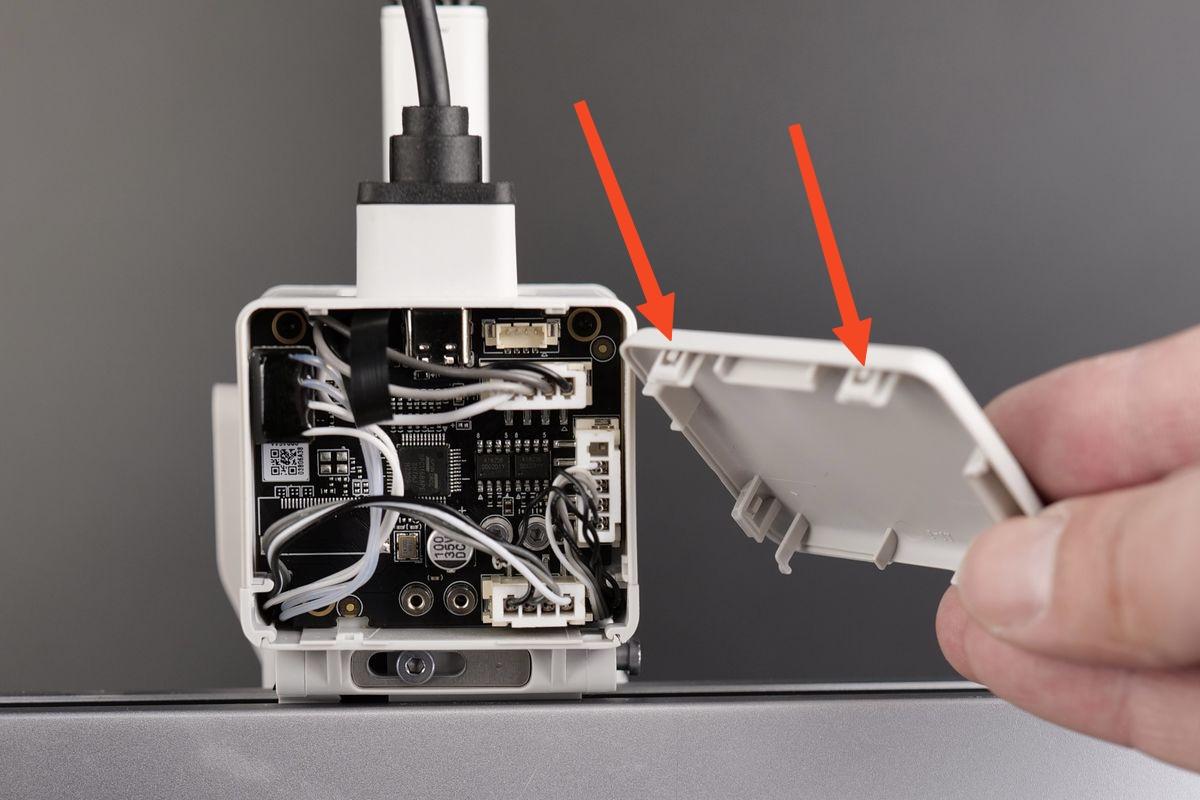

ใส่ฝาครอบด้านหลัง toolhead กลับเข้าที่

จัดขายึดสองตำแหน่งของฝาครอบด้านหลังให้เข้ากับด้านบนของ toolhead จากนั้นกดฝาครอบกลับเข้าไปจนได้ยินเสียงคลิกหลายจุด หลังใส่ฝาครอบแล้ว ให้ตรวจรอบขอบฝาครอบว่าแนบสนิท และไม่มีสายถูกหนีบอยู่ด้านใน

ใส่ hotend และปลอกซิลิโคนกลับเข้าที่

ติดตั้ง hotend กลับเข้ากับ toolhead ตามสัญลักษณ์บนสติกเกอร์ของ extruder จากนั้นล็อก hotend ด้วยคลิปและใส่ปลอกซิลิโคนกลับเข้าที่ให้แนบสนิท หากปลอกซิลิโคนไม่แนบหรือ hotend ไม่ล็อกเข้าที่ ควรถอดออกแล้วจัดตำแหน่งใหม่ก่อนใช้งาน

ใส่ฝาครอบด้านหน้า toolhead

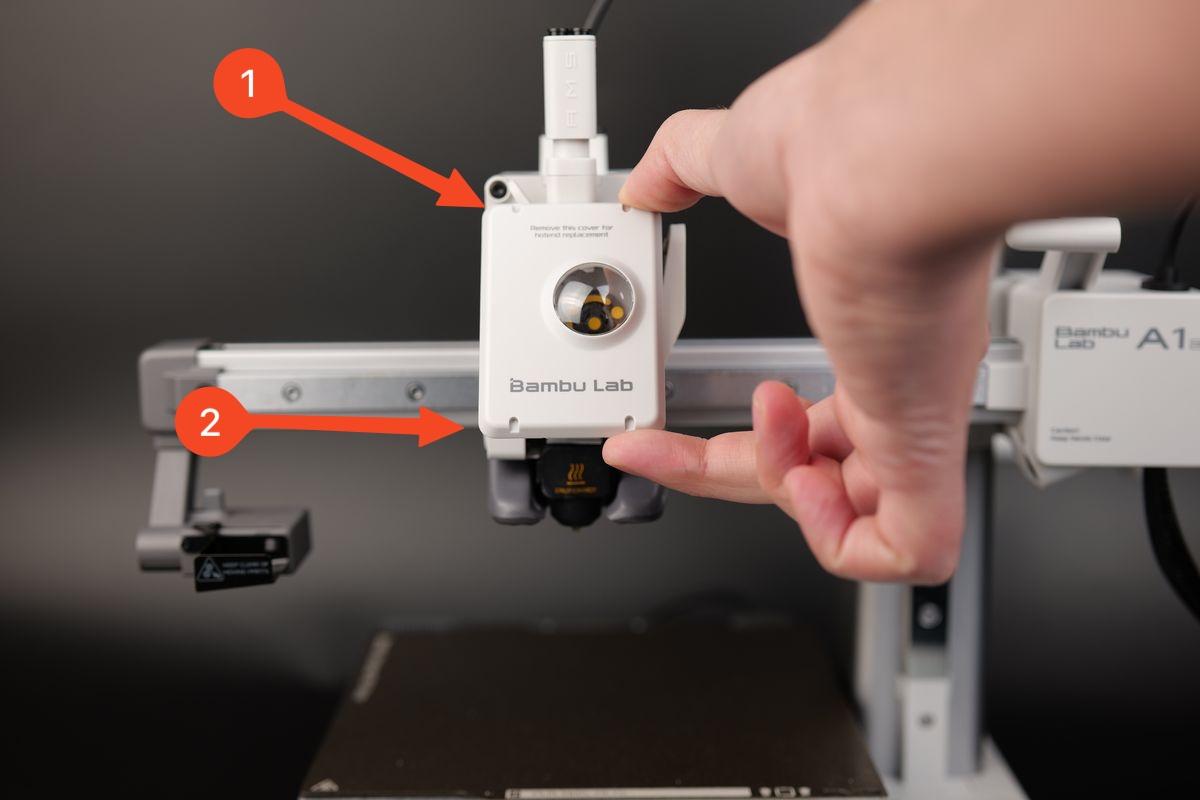

ใส่ฝาครอบด้านหน้ากลับเข้าที่ โดยจัดคลิปด้านบนให้ตรงตำแหน่งก่อน แล้วค่อย ๆ กดด้านล่างจนได้ยินเสียงคลิก แสดงว่าฝาครอบล็อกเข้าที่แล้ว หลังใส่เสร็จให้ตรวจด้วยสายตาว่าฝาครอบแนบสนิททั้งสองด้าน

ตรวจสอบการทำงานหลังประกอบเสร็จ

หลังประกอบเสร็จ ให้เปิดเครื่องแล้วสั่งเปิด Part Cooling Fan เพื่อตรวจว่าพัดลมใหม่เริ่มหมุนตามปกติ หากพัดลมไม่หมุนหรือมีเสียงผิดปกติ ให้ปิดเครื่องก่อนตรวจสอบสายและคอนเนกเตอร์อีกครั้ง ไม่ควรเปิดเครื่องทิ้งไว้เพื่อทดลองซ้ำหลายครั้งหากยังไม่แน่ใจว่าสายต่อถูกต้อง 1

อาการหลังประกอบ	จุดที่ควรตรวจสอบ	แนวทางเบื้องต้น
พัดลมไม่หมุน	คอนเนกเตอร์ Part Cooling Fan บน TH Board	ปิดเครื่อง ถอดปลั๊ก แล้วตรวจว่าคอนเนกเตอร์เสียบตรงตำแหน่งและแน่นพอดี
มีเสียงดังผิดปกติ	ตำแหน่งพัดลมและน็อตยึด BT2×5	ตรวจว่าพัดลมไม่เอียง น็อตครบ 3 ตัว และไม่มีเศษพลาสติกหรือสายไฟเข้าไปแตะใบพัด
ฝาครอบปิดไม่สนิท	แนวเดินสายด้านขวาและฝาครอบ toolhead	เปิดฝาครอบออกแล้วจัดสายใหม่ในร่องเดิมก่อนประกอบกลับ

Calibration หลังซ่อมบำรุง

แนะนำให้ทำ Full Calibration หลังจากเปลี่ยนชิ้นส่วนนี้ เพื่อให้เครื่องกลับมาทำงานได้สม่ำเสมอหลังมีการถอดประกอบ toolhead และให้ล้างแผ่นฐานปริ้น ก่อนใช้งาน เพราะระหว่างซ่อมบำรุงมีโอกาสที่ผิวแผ่นพิมพ์จะปนเปื้อนคราบมือ ฝุ่น หรือสิ่งสกปรก เพราะสิ่งปนเปื้อนบนผิวแผ่นอาจส่งผลต่อการยึดเกาะของชิ้นงานในงานพิมพ์ถัดไป
